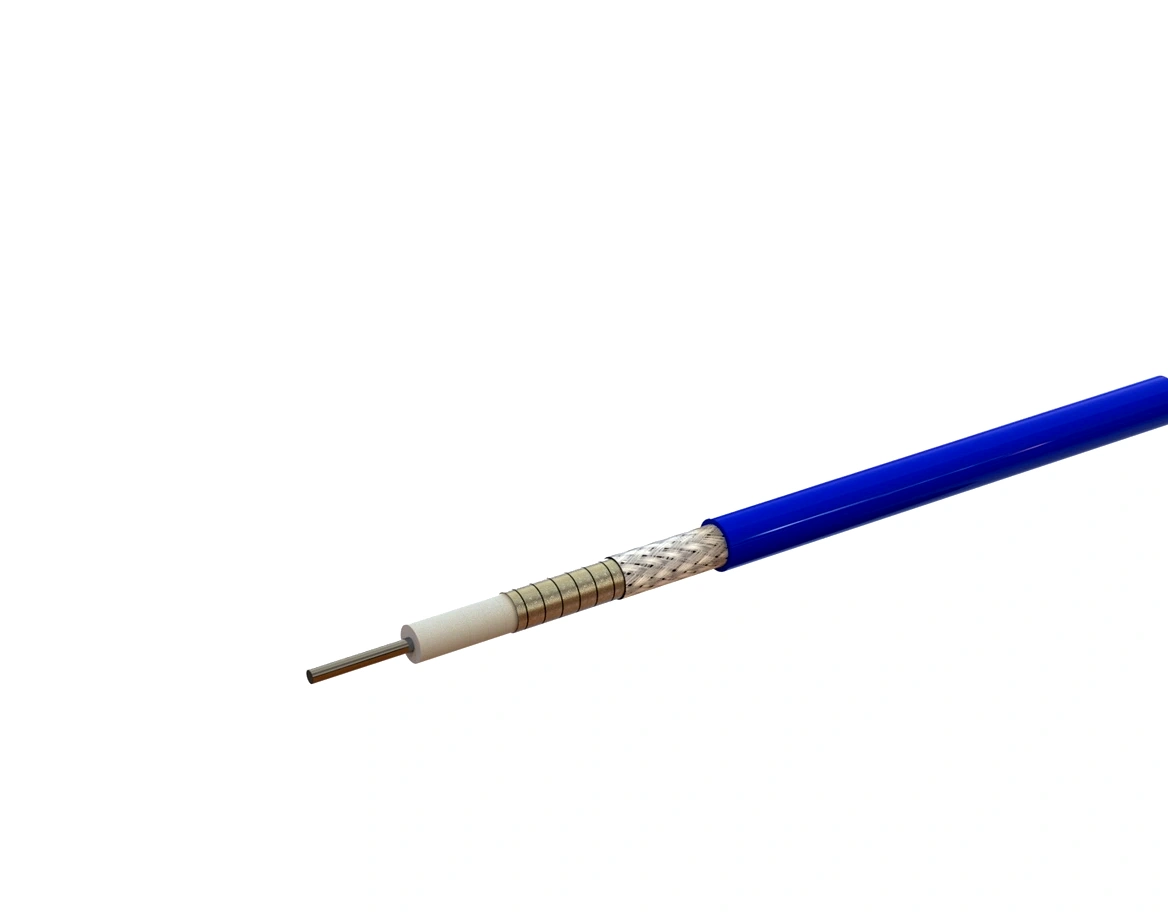

Прецизионный измерительный коаксиальный кабель 67 ГГц со сверхмалыми потерями, оболочка FEP — модель CFS150UE

Сверхстабильный прецизионный кабель для ВЧ-испытаний в расширенном диапазоне частот

Прецизионный измерительный коаксиальный кабель CFS150UE со сверхмалыми потерями опирается на проверенную надёжность модели CFS150, предлагая расширенный охват по частоте и улучшенную стабильность фазы для сложных измерительных задач. Рассчитанный на воспроизводимые испытания до 67 ГГц при импедансе 50 Ω, он сочетает сверхмалое затухание с износостойкой гибкостью для метрологических, радиолокационных и лабораторных СВЧ-систем. Полностью соответствуя REACH и RoHS, он обеспечивает исключительные характеристики и экологичность для современных ВЧ-измерительных сред.

Расширенные электрические характеристики при исключительном контроле фазы

Коаксиальный кабель CFS150UE использует сплошной внутренний проводник из посеребрённой меди и прецизионный диэлектрик LD-PTFE, чтобы обеспечить малое затухание и широкополосную стабильность фазы. Затухание остаётся исключительно низким — всего 0,720 дБ/м @ 18 ГГц, 1,280 дБ/м @ 40 ГГц и 1,700 дБ/м @ 67 ГГц — а изменение амплитуды удерживается в пределах ±0,1 дБ @ 18 ГГц. Отклонение фазы контролируется в пределах ±2° @ 10 ГГц и ±3° @ 18 ГГц, что сохраняет высокую точность при работе в расширенном диапазоне частот. При дрейфе фазы ниже 750 PPM от –55 °C до +85 °C он обеспечивает долговременную повторяемость в меняющихся температурных условиях.

Гибкая и надёжная механическая конструкция

Заключённый в оболочку из PFA толщиной 1,50 мм, кабель CFS150UE сочетает выдающуюся гибкость с высокой термо- и химстойкостью. Его двойной экран из посеребрённой меди обеспечивает развязку по ЭМП > 90 дБ, защищая сигнальный тракт от внешних помех и сохраняя малопотерьные свойства при многократных перемещениях. Конструкция сохраняет механическую геометрию и стабильность импеданса даже при динамических высокочастотных испытаниях, обеспечивая неизменное совмещение фазы и малые отражения.

Задачи, требующие широкополосной точности и сверхмалых потерь

Коаксиальный кабель CFS150UE со сверхмалыми потерями идеально подходит для калибровки анализаторов цепей нового поколения, оценки сигналов 5G и высокоточных испытаний радиолокационных или спутниковых компонентов, требующих надёжных характеристик до 67 ГГц. По сравнению с CFS150 он даёт расширенный диапазон частот и улучшенную широкополосную стабильность, сохраняя тот же компактный и гибкий форм-фактор. Другие модели того же прецизионного семейства представлены в разделе Серия прецизионных измерительных коаксиальных кабелей от Mechanc.

Изготовитель — Mechanc Shanghai Information Technology Co., Ltd., прецизионный измерительный коаксиальный кабель CFS150UE со сверхмалыми потерями обеспечивает широкополосную точность, долговременную механическую надёжность и подтверждённое соответствие REACH и RoHS — давая исключительную точность передовым ВЧ- и СВЧ-измерительным системам.

Полный ассортимент представлен здесь: Серия CFS со сверхмалыми потерями.
