Прецизионный измерительный коаксиальный кабель 5,8 ГГц со сверхмалыми потерями, оболочка FEP — модель CFS120

Сверхстабильный коаксиальный кабель для прецизионных ВЧ-измерений на высоких частотах

Прецизионный измерительный коаксиальный кабель CFS120 со сверхмалыми потерями обеспечивает превосходную электрическую стабильность, малое затухание и неизменные фазовые характеристики для передовых ВЧ- и СВЧ-измерительных сред. Рассчитанный на работу до 67 ГГц при импедансе 50 Ω, он гарантирует повторяемость метрологического класса при калибровке векторных анализаторов цепей (ВАЦ), испытаниях компонентов 5G и прецизионных лабораторных задачах. Полностью соответствуя REACH и RoHS, он сочетает первоклассную целостность сигнала с ответственным качеством изготовления.

Надёжные электрические характеристики для высокоточных измерений

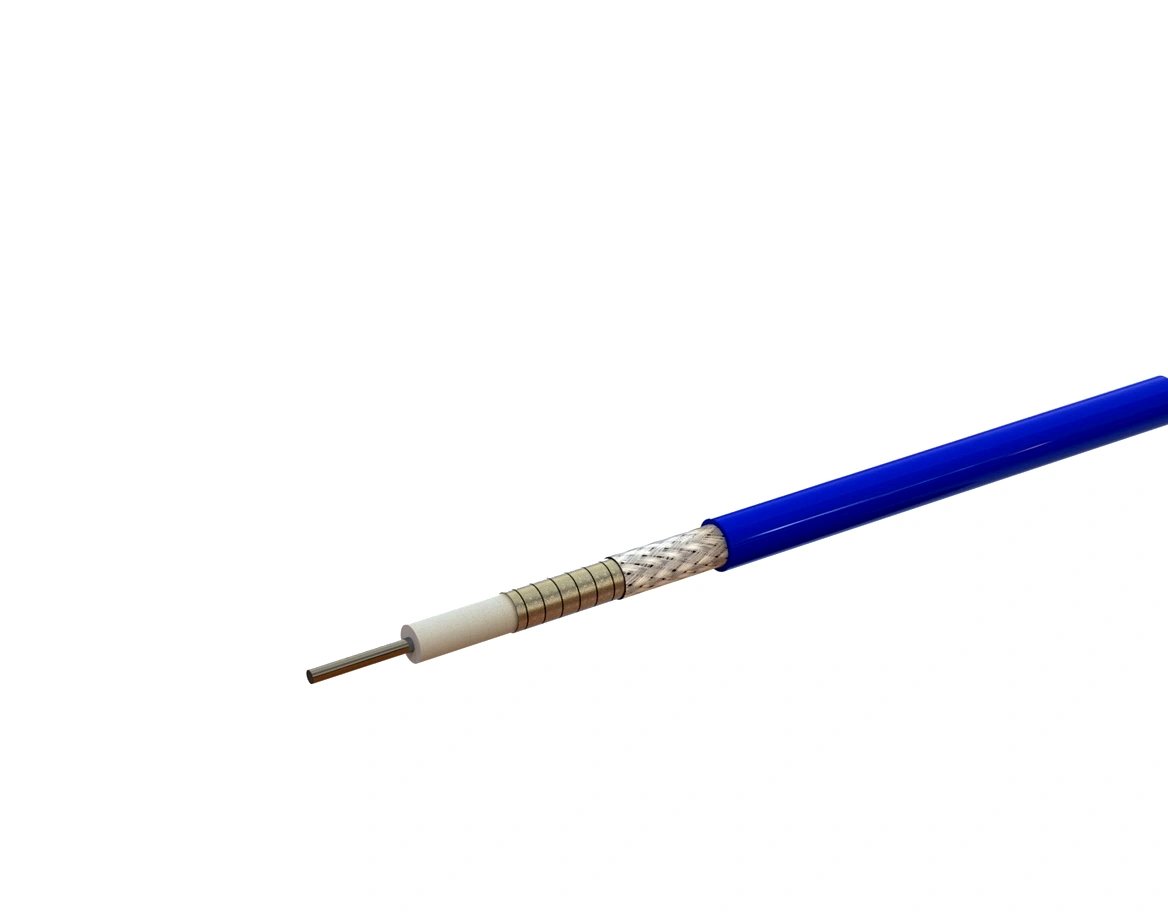

Коаксиальный кабель CFS120 содержит сплошной внутренний проводник из посеребрённой меди и диэлектрик LD-PTFE, которые обеспечивают отличную однородность импеданса и минимальные искажения сигнала во всём диапазоне частот. Затухание остаётся исключительно низким — всего 0,850 дБ/м @ 18 ГГц и 1,430 дБ/м @ 40 ГГц — а отклонение фазы держится в пределах ±2° @ 10 ГГц и ±3° @ 18 ГГц. При температурном дрейфе фазы ниже 750 PPM в диапазоне от –55 °C до +85 °C он даёт крайне стабильные характеристики в изменчивых измерительных условиях, обеспечивая долговременную повторяемость и точность данных.

Механическая прочность и целостность экранирования

Заключённый в оболочку из PFA толщиной 1,20 мм, кабель CFS120 сочетает термостойкость, механическую гибкость и стойкость к истиранию и химическому износу. Его двойной экран из посеребрённой меди обеспечивает электромагнитную развязку > 90 дБ, сохраняя чистоту сигнала в плотно скомпонованных измерительных схемах. Точно сбалансированная структура даёт стабильную механическую геометрию, которая сохраняет неизменные импедансные и фазовые характеристики на протяжении многократных циклов изгиба.

Задачи, требующие высокой стабильности и малых потерь

Коаксиальный кабель CFS120 со сверхмалыми потерями идеально подходит для высокочастотных испытаний, аттестации радиолокаторов, верификации сигналов 5G и схем СВЧ-калибровки, требующих сверхмалого затухания и жёсткого контроля фазы. Его конструкция со сплошной жилой и износостойкая оболочка из PFA дают надёжные характеристики как для лабораторных, так и для производственных испытаний. Другие модели прецизионного класса представлены в разделе Серия прецизионных измерительных коаксиальных кабелей от Mechanc.

Изготовитель — Mechanc Shanghai Information Technology Co., Ltd., прецизионный измерительный коаксиальный кабель CFS120 со сверхмалыми потерями обеспечивает точность метрологического класса, долговременную стабильность фазы и подтверждённое соответствие REACH и RoHS — задавая профессиональный эталон для современных ВЧ- и СВЧ-измерительных систем.

Полный ассортимент представлен здесь: Серия CFS со сверхмалыми потерями.
