ВЧ-разъём SMA, штекер, прямой — для коаксиального кабеля CFT360

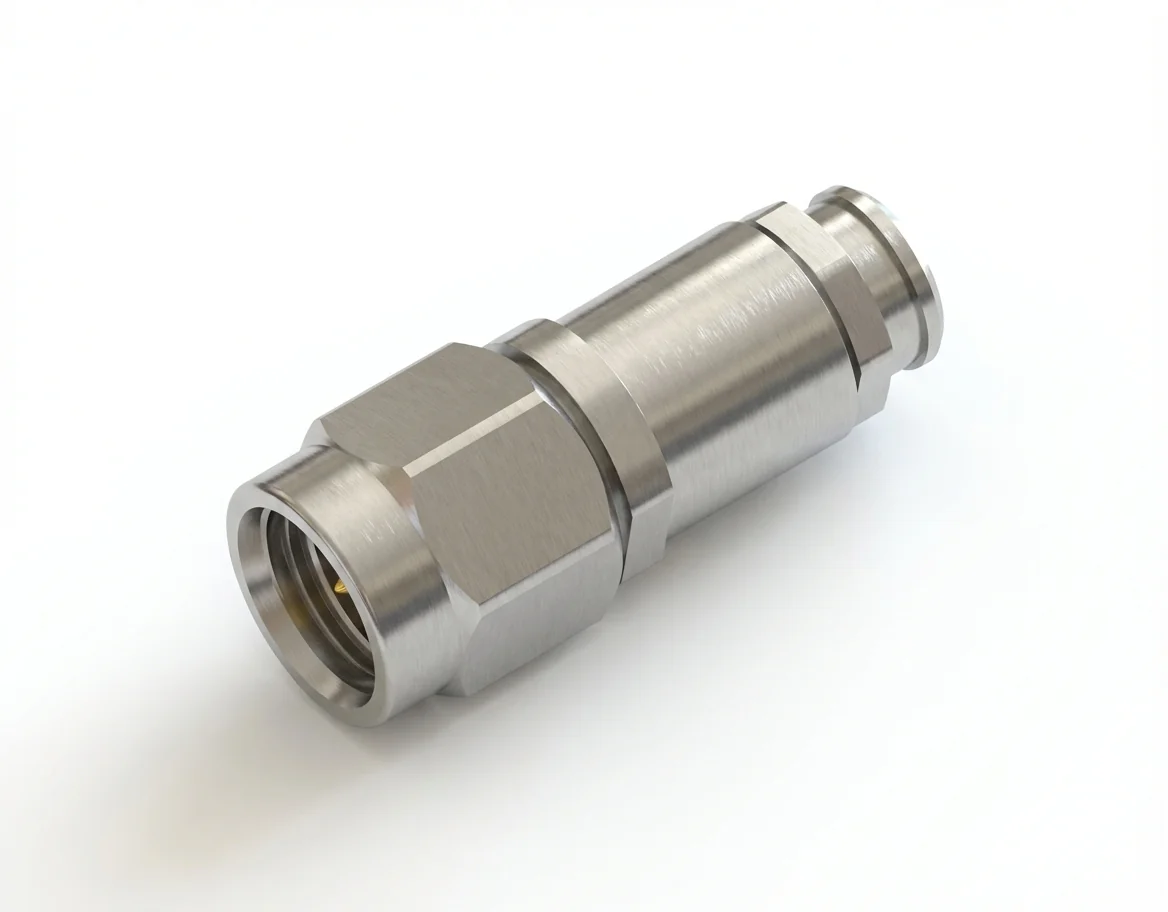

Прямой ВЧ-разъём SMA (штекер) для кабеля CFT360 — Модель SMA-JCFT360-1

прямой ВЧ-разъём SMA (штекер) для кабельного монтажа, модель SMA-JCFT360-1, рассчитан на малопотерьную фазостабильную передачу сигнала в паре с коаксиальным кабелем CFT360. Работая от постоянного тока до 18 ГГц при импеданс 50 Ом, КСВН ≤ 1,12 и вносимые потери ≤ 0,06 √f дБ, он даёт широкополосную линейность и точный контроль импеданса для лабораторных испытательных стендов и калибровочных систем. Совместимые модели предлагает семейство разъёмов SMA.

Широкополосная линейность и электрическая точность

SMA-JCFT360-1 даёт превосходное согласование импеданса и малое отражение в широкой полосе частот, что делает его идеальным для испытаний метрологического уровня, калибровки векторных анализаторов и прецизионных измерительных задач.

Высококачественные материалы и длительная надёжность

Обработанный из пассивированной нержавеющей стали и оснащённый позолоченным центральным контактом из бериллиевой бронзы (BeCu), разъём SMA-JCFT360-1 обеспечивает механическую долговечность, стойкость к коррозии и неизменную целостность электрического контакта на протяжении повторяющихся циклов сочленения. Другие высокочастотные разъёмы смотрите в разделе, который образуют ВЧ-разъёмы.

Устойчивая пайка и механическая опора

Кабельное окончание паяного типа даёт надёжную разгрузку от натяжения и точное центрирование диэлектрика, сохраняя точность фазы и постоянство амплитуды при повторном применении. Другие прочные исполнения предлагают разъёмы для кабельного монтажа.

Оптимизирован под встраивание коаксиального кабеля CFT360

Ради повторяемого согласования импеданса и выдающихся широкополосных характеристик соедините разъём SMA-JCFT360-1 с малопотерьным фазостабильным коаксиальным кабелем CFT360, чтобы достичь высокой точности в метрологических и измерительных системах.
