Part No.
SMA-JFD9
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request

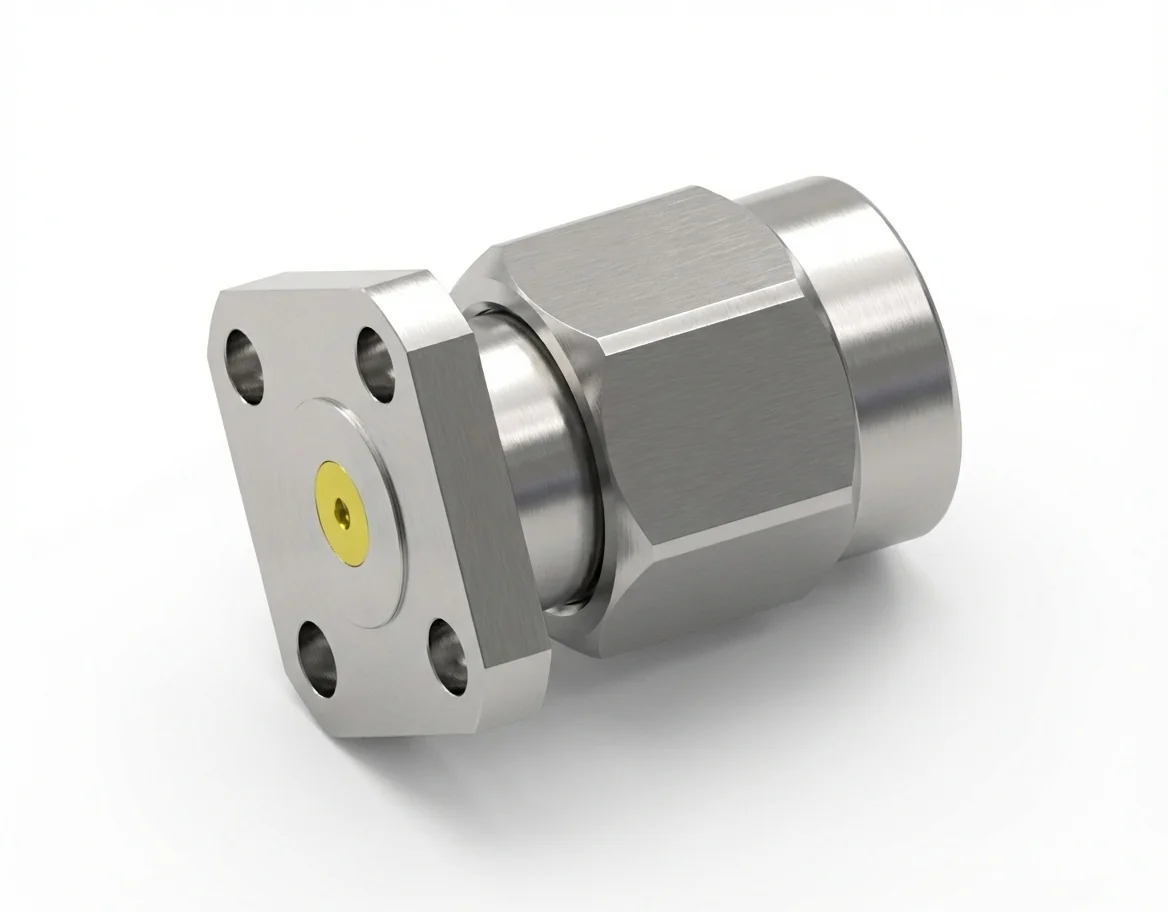

SMAMaleStraight4 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | SMA-JFD9 |
|---|---|
| Series | SMA |
| Gender | Male |
| Body Style | Straight |
| Mount Method | 4 Hole Flange |
| Attachment Method | Field Replaceable |
| Frequency Max | 18 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description
ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель SMA-JFD9
ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия, у которого диаметр штыря 0,38 мм и расстояние между отверстиями 6,35 мм, обеспечивает повторяемые характеристики и малые вносимые потери для ВЧ-анализаторов и измерительного оборудования. Его заменяемая в полевых условиях сборка гарантирует лёгкое обслуживание и точную непрерывность импеданса.
Электрические характеристики и поведение сигнала
Работая при импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD9 даёт устойчивые возвратные потери и широкополосную целостность сигнала вплоть до 18 ГГц. Похожие ВЧ-интерфейсы предлагает наш раздел разъёмов SMA.
Состав материалов и соответствие
Изготовленный из нержавеющей стали и позолоченной бериллиевой бронзы, этот разъём даёт коррозионную стойкость, механическую прочность и электрическую точность. Полностью соответствует REACH и RoHS. Ознакомьтесь с разделом, который образует наш разъём с фланцевым креплением.
Механическое исполнение и сочленение
Конфигурация фланцевого монтажа на 4 отверстия (шаг 6,35 мм) обеспечивает прочную соосность и надёжное сочленение в компактных анализаторных сборках. Совместимые изделия предлагает наш каталог ВЧ-разъёмов.
Зеркальное гнездовое исполнение
Соедините его с деталью ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия — модель SMA-KFD9, чтобы составить прецизионно согласованный широкополосный интерфейс.
