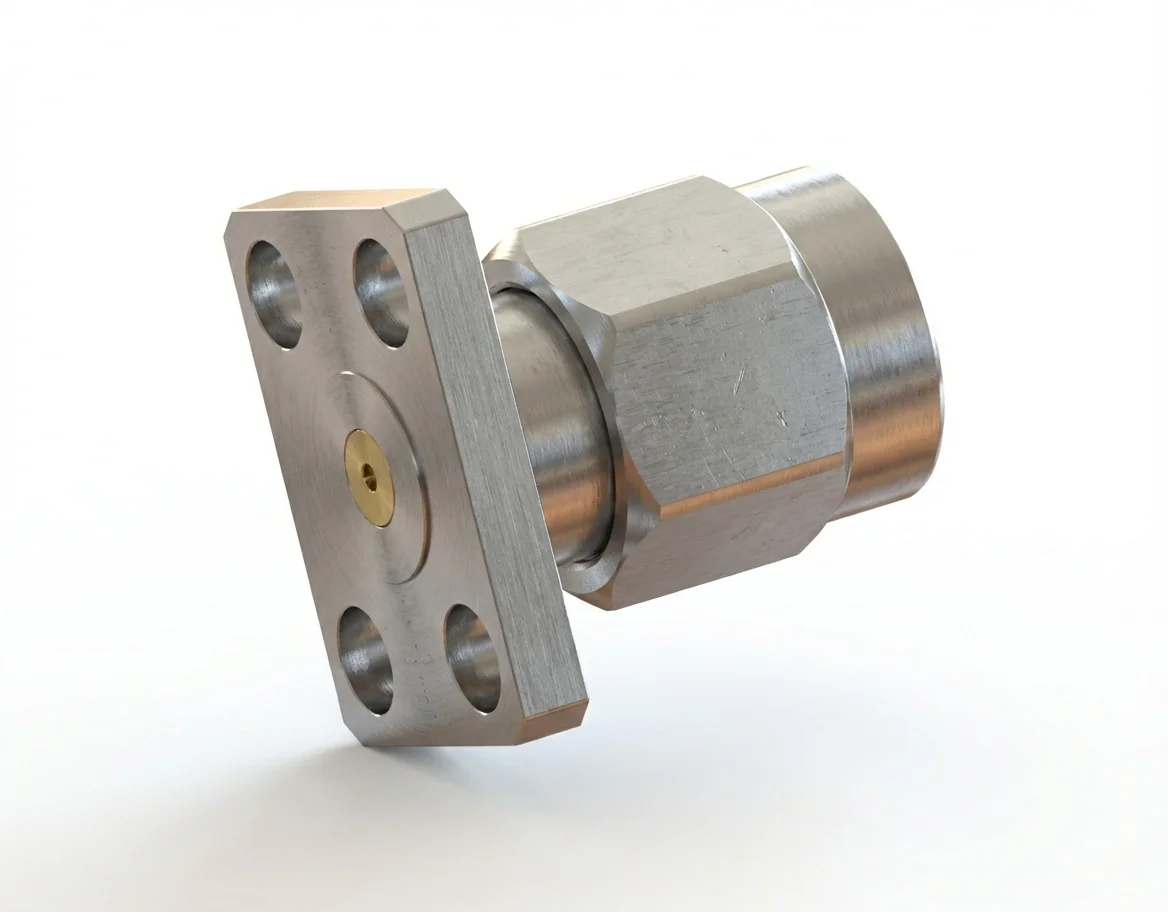

ВЧ-разъём SMA, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,23 мм

ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель SMA-JFD13

ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия, у которого диаметр штыря 0,23 мм и расстояние между отверстиями 5,64 мм, прецизионно рассчитан на широкополосные измерительные модули и ВЧ-анализаторы. Его заменяемое в полевых условиях исполнение обеспечивает повторяемую точность импеданса и лёгкое обслуживание, что даёт долговременную надёжность испытаний.

Электрические параметры и широкополосная передача

Работая при импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD13 даёт устойчивую широкополосную передачу вплоть до 18 ГГц при малом отражении и точном согласовании сигнала. Подробнее смотрите в разделе, который образует наш каталог разъёмов SMA.

Состав материалов и соответствие

Изготовленный из коррозионностойкой нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём даёт отличную долговечность и электропроводность. Он полностью соответствует REACH и RoHS. Родственные решения ищите в разделе, который образует наш разъём с фланцевым креплением.

Механическое исполнение и устойчивость

Геометрия фланцевого монтажа на 4 отверстия (шаг 5,64 мм) даёт точную соосность и прочную механическую устойчивость в плотных модульных испытательных сборках. Совместимые изделия смотрите в разделе, который образует наш каталог ВЧ-разъёмов.

Зеркальное гнездовое исполнение

Применяйте его рядом с деталью ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия — модель SMA-KFD13 для сбалансированного широкополосного соединения и повторяемых характеристик импеданса.
