ВЧ-разъём SMA, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,9 мм
Part No.
SMA-JFD30
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request
SMAMaleStraight2 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | SMA-JFD30 |
|---|---|
| Series | SMA |
| Gender | Male |
| Body Style | Straight |
| Mount Method | 2 Hole Flange |
| Attachment Method | Field Replaceable |
| Termination Type | Field Replaceable |
| Frequency Max | 18 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description

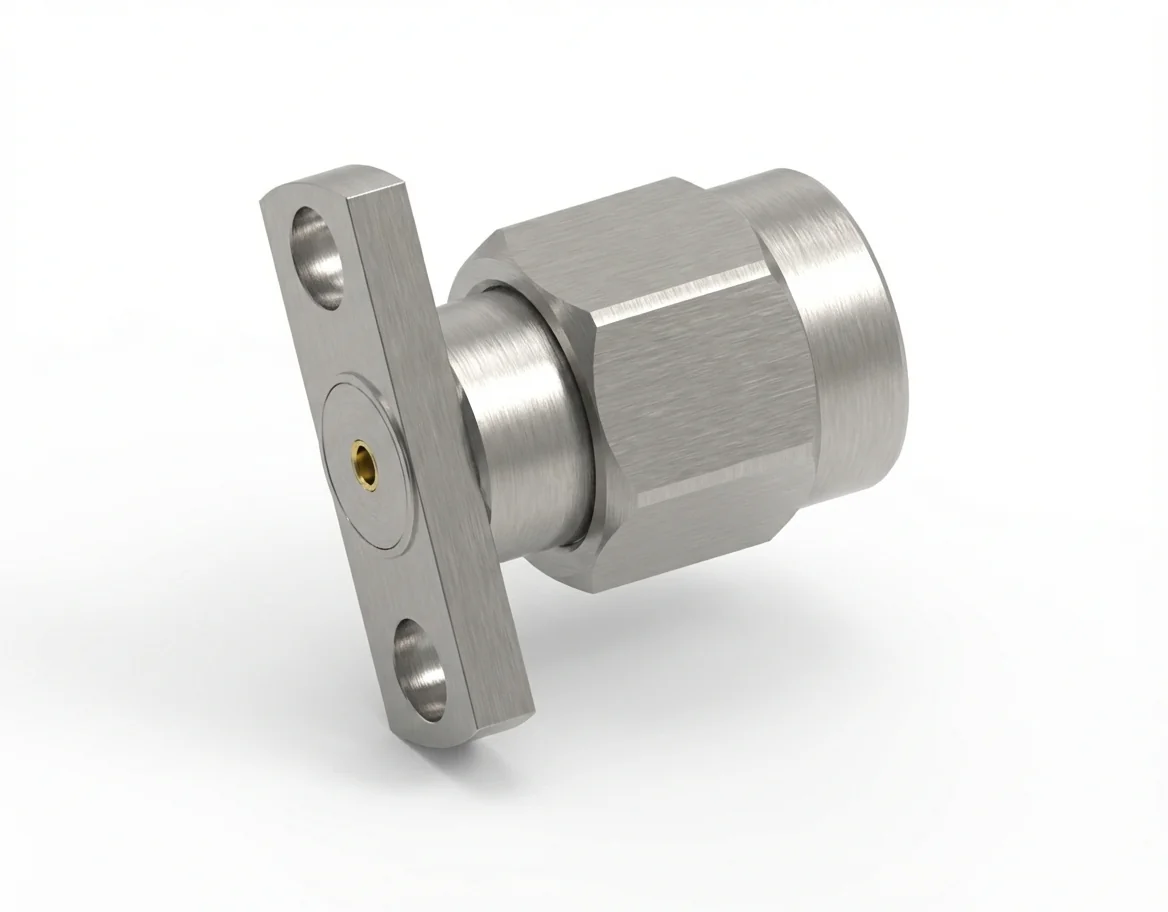

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-JFD30
ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, у которого диаметр штыря 0,9 мм и расстояние между отверстиями 10,2 мм, даёт широкополосное постоянство и механическую точность для ВЧ-анализаторов, калибровочных стендов и лабораторных сборок. заменяемое в полевых условиях исполнение поддерживает продлённый срок службы и лёгкое обслуживание.
Электрические характеристики и стабильность по частоте
Рассчитанный на импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD30 даёт устойчивые широкополосные свойства вплоть до 18 ГГц. Подробнее об этом рассказывает каталог разъёмов SMA.
Свойства материалов и соответствие
Построенный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём обеспечивает длительную механическую долговечность и электрическую надёжность. Полностью соответствует REACH и RoHS. Родственные варианты предлагает наш разъём с фланцевым креплением.
Механическая соосность и компактное встраивание
Компоновка фланцевого монтажа на 2 отверстия (шаг 10,2 мм) гарантирует надёжное механическое сцепление в плотно скомпонованных модулях анализаторов. Другие решения SMA предлагает наш каталог ВЧ-разъёмов.
Зеркальное гнездовое исполнение
Соедините его с деталью ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия — модель SMA-KFD30 для широкополосной однородности импеданса и механической совместимости.
