RF Connectors
2.92-KFD32
ВЧ-разъём 2,92 мм, штекер, фланец с 2 отверстиями — пайка, шаг отверстий 10,2 мм, диаметр штыря 1,27 мм, штыревой вывод
Mechanc · RF Connectors
ВЧ-разъём SMA, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,9 мм
Part No.
SMA-JFD24
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request
SMAMaleStraight2 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | SMA-JFD24 |
|---|---|
| Series | SMA |
| Gender | Male |
| Body Style | Straight |
| Mount Method | 2 Hole Flange |
| Attachment Method | Field Replaceable |
| Termination Type | Field Replaceable |
| Frequency Max | 18 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description

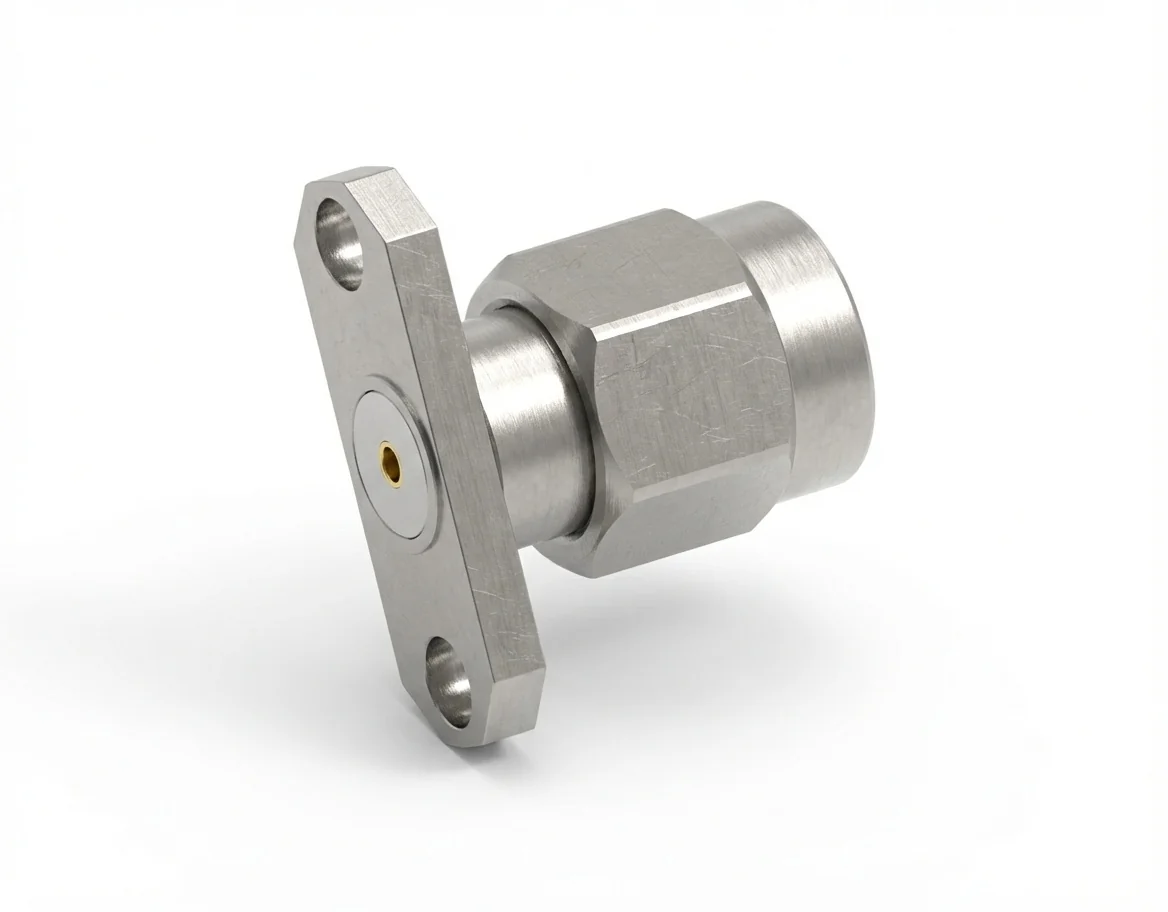

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-JFD24
ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, у которого диаметр штыря 0,9 мм и расстояние между отверстиями 12,22 мм, даёт широкополосную точность и механическую устойчивость для анализаторов и калибровочных модулей. Его заменяемый в полевых условиях механизм позволяет применять изделие многократно без ущерба для качества сигнала.
Электрический отклик и диапазон частот
Предлагая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD24 гарантирует широкополосную точность и малые искажения сигнала вплоть до 18 ГГц. Подробности ищите в разделе, который образует наша серия разъёмов SMA.
Долговечность материалов и соответствие
Выполненный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём даёт защиту от коррозии и высокую электрическую надёжность. Полностью соответствует REACH и RoHS. Родственные исполнения смотрите в разделе, который образует наш разъём с фланцевым креплением.
Механическое крепление и встраивание
Структура фланцевого монтажа на 2 отверстия (шаг 12,22 мм) обеспечивает компактное встраивание и повторяемую механическую соосность. Другие совместимые модели предлагает наш каталог ВЧ-разъёмов.
Зеркальное гнездовое исполнение
Применяйте его с деталью ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия — модель SMA-KFD24 для сбалансированного импеданса и широкополосной работы с малыми потерями.
