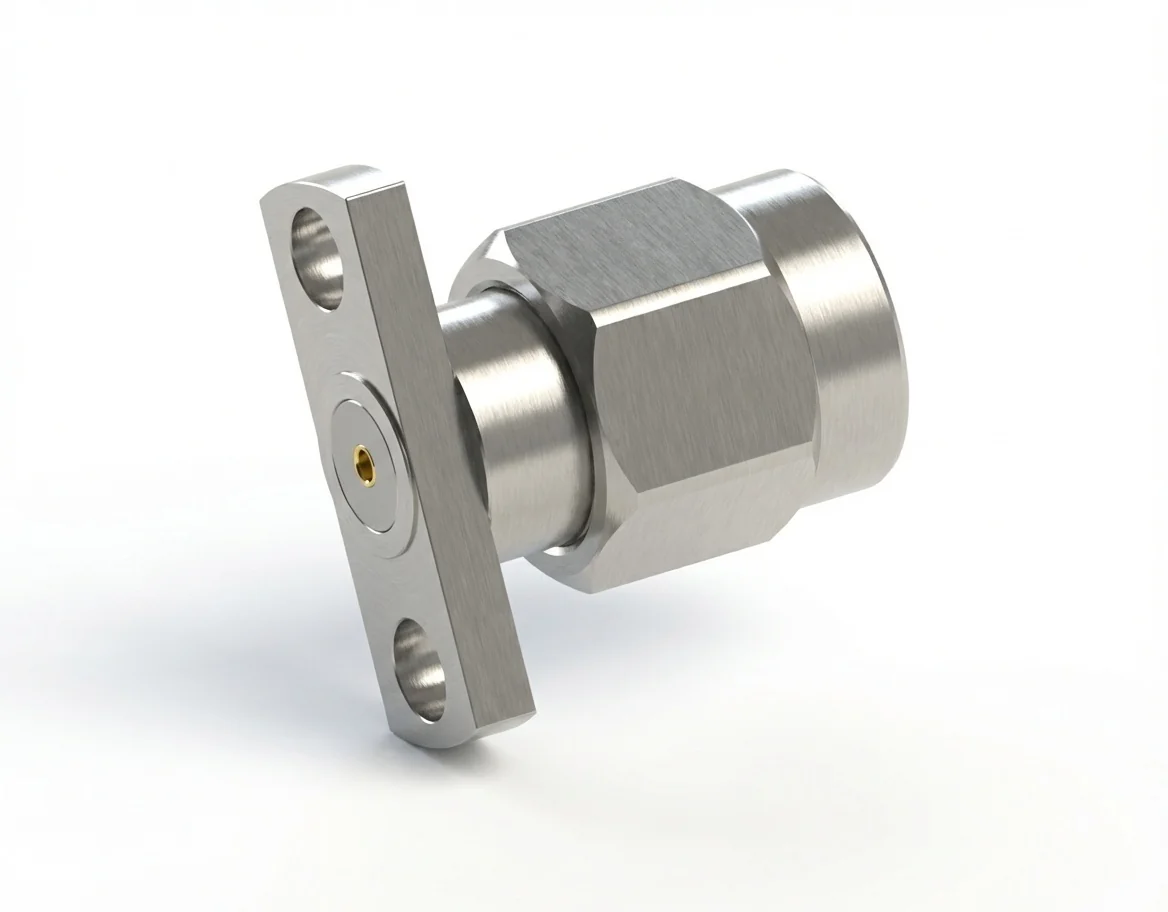

ВЧ-разъём SMA, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,51 мм
Part No.
SMA-JFD29
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request
SMAMaleStraight2 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | SMA-JFD29 |
|---|---|
| Series | SMA |
| Gender | Male |
| Body Style | Straight |
| Mount Method | 2 Hole Flange |
| Attachment Method | Field Replaceable |
| Termination Type | Field Replaceable |
| Frequency Max | 18 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description
ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-JFD29
ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, у которого диаметр штыря 0,51 мм и расстояние между отверстиями 10,2 мм, рассчитан на прецизионные ВЧ-сборки и испытательные системы. Его заменяемая в полевых условиях структура обеспечивает повторяемые характеристики импеданса и механическую долговечность.
Электрические свойства и широкополосный диапазон
Предлагая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD29 гарантирует надёжную работу вплоть до 18 ГГц. Родственные модели ищите в разделе, который образует наш каталог разъёмов SMA.
Целостность материалов и соответствие
Изготовленный из нержавеющей стали и позолоченной бериллиевой бронзы, этот разъём даёт превосходную проводимость и стойкость к коррозии. Полностью соответствует REACH и RoHS. Похожие компоненты смотрите в каталоге, который образует наш разъём с фланцевым креплением.
Механическое устройство и посадка при монтаже
Исполнение фланцевого монтажа на 2 отверстия (шаг 10,2 мм) даёт плотную посадку и точность размеров для встраивания в ВЧ-анализаторы. Другие типы предлагает наш каталог ВЧ-разъёмов.
Зеркальное гнездовое исполнение
Применяйте его с деталью ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия — модель SMA-KFD29 для широкополосного соединения с согласованным импедансом.
