ВЧ-разъём SMA, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,51 мм

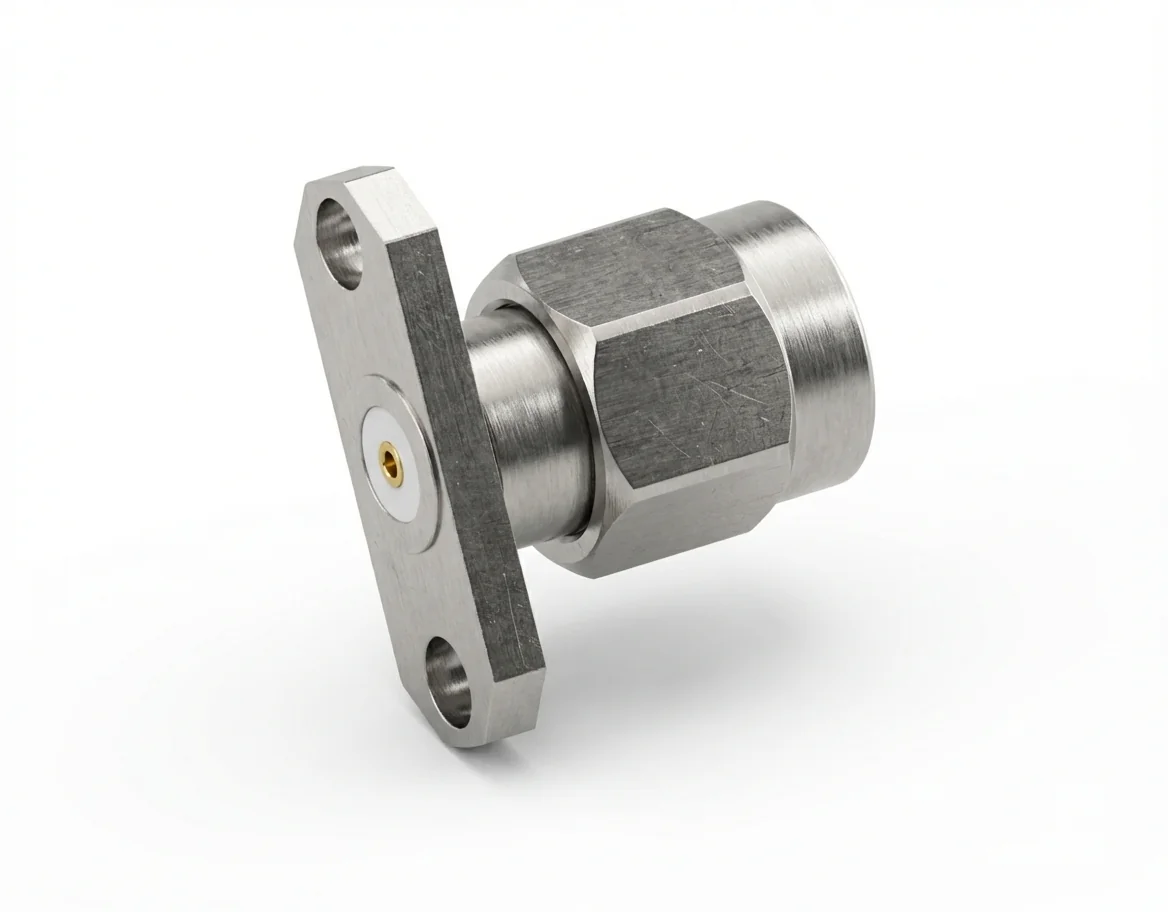

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-JFD23

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, у которого диаметр штыря 0,51 мм и расстояние между отверстиями 12,22 мм, рассчитан на испытательные стенды, которым нужна повторяемая широкополосная точность. Его заменяемая в полевых условиях сборка поддерживает долгий срок службы при неизменной механической и электрической соосности.

Электрические характеристики и точность сигнала

Имея импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD23 сохраняет малые возвратные потери и устойчивую целостность сигнала вплоть до 18 ГГц. Подробности ищите в разделе, который образует наш каталог разъёмов SMA.

Качество материалов и подтверждение соответствия

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём обеспечивает стойкость к коррозии, механическую выносливость и высокую проводимость. Полностью соответствует REACH и RoHS. Похожие варианты ищите в подборке, которую образует наш разъём с фланцевым креплением.

Механическое исполнение и соосность

Геометрия фланцевого монтажа на 2 отверстия (шаг 12,22 мм) гарантирует устойчивое механическое сочленение и точную соосность в компактных анализаторах. Совместимые типы предлагает наш каталог ВЧ-разъёмов.

Зеркальное гнездовое исполнение

Применяйте его рядом с деталью ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия — модель SMA-KFD23 для устойчивого широкополосного соединения и минимальных вносимых потерь.
