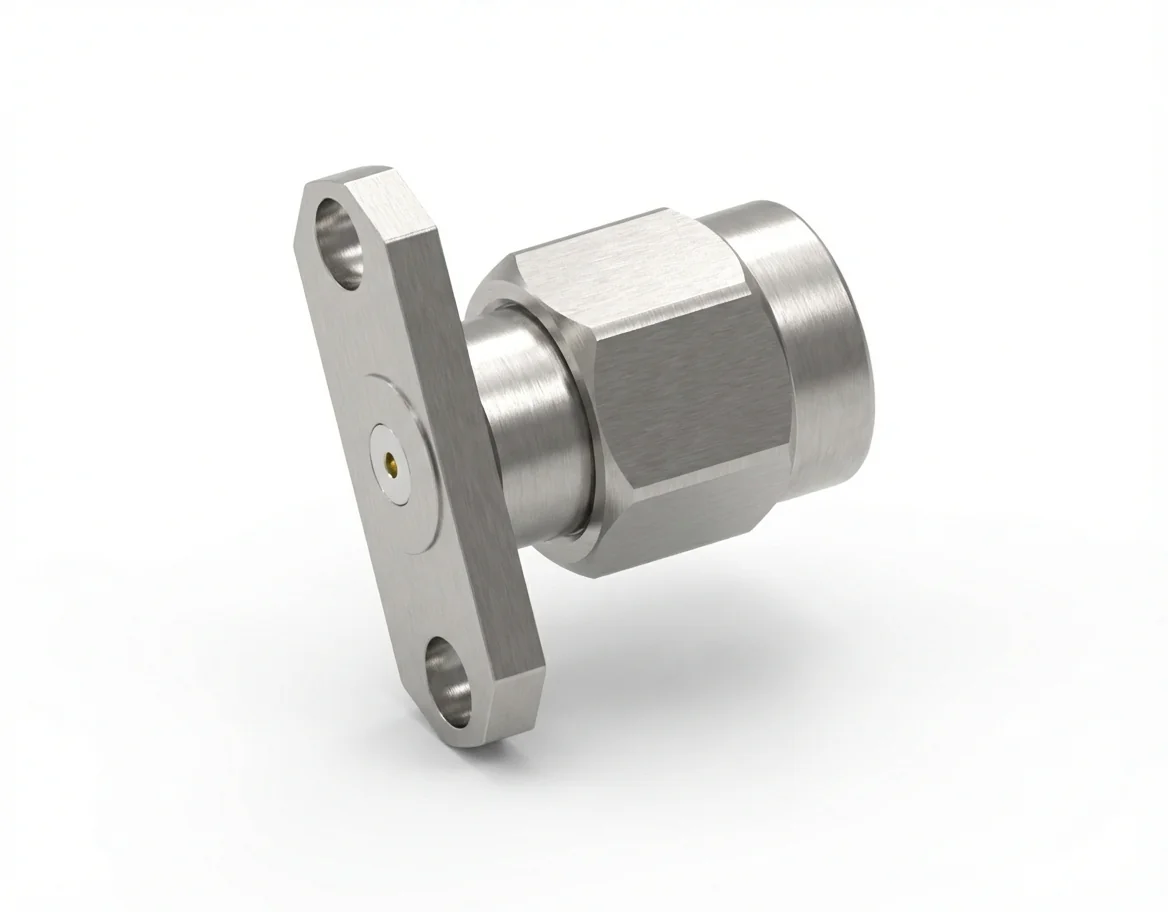

ВЧ-разъём SMA, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,3 мм

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-JFD20

ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия, у которого диаметр штыря 0,3 мм и расстояние между отверстиями 12,22 мм, даёт широкополосную надёжность и механическую точность для анализаторов и испытательных приборов. Его заменяемое в полевых условиях исполнение позволяет быстро обслуживать изделие и многократно его собирать без ухудшения электрических свойств.

Электрические параметры и частотная характеристика

Работая при импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-JFD20 обеспечивает малые возвратные потери и устойчивую частотную характеристику вплоть до 18 ГГц. Другие исполнения смотрите в разделе, который образует наш каталог разъёмов SMA.

Состав материалов и соответствие

Изготовленный из пассивированной нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, этот разъём даёт и механическую долговечность, и оптимальную проводимость. Все компоненты соответствует REACH и RoHS. Подходящие детали ищите в разделе, который образует наш разъём с фланцевым креплением.

Механическое исполнение и сочленение

Геометрия фланцевого монтажа на 2 отверстия (шаг 12,22 мм) обеспечивает точную соосность и прочное механическое сочленение для лабораторных ВЧ-модулей. Другие модели предлагает наш каталог ВЧ-разъёмов.

Зеркальное гнездовое исполнение

Применяйте его рядом с деталью ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия — модель SMA-KFD20, чтобы сохранить широкополосную совместимость и стабильный баланс импеданса.
