ВЧ-разъём SMA, гнездо, прямой — фланец с 4 отверстиями, для коаксиального кабеля CFS220

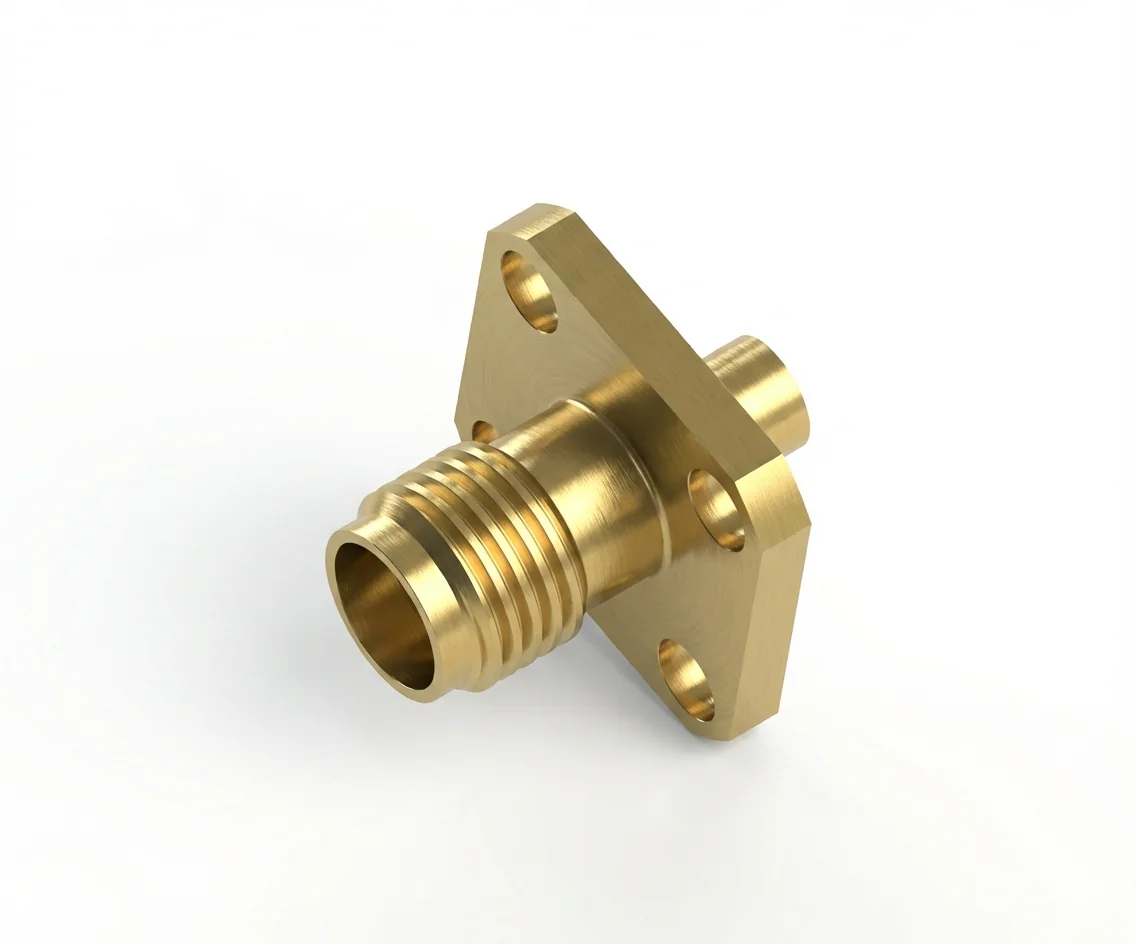

Прямой ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия для кабеля CFS220 — Модель SMA-KFCFS220-1

прямой ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, модель SMA-KFCFS220-1, рассчитан на прочные применения с креплением к панели, которым нужны фазостабильные малопотерьные соединения с коаксиальным кабелем CFS220 со сверхмалыми потерями и стабильной фазой. Работая от постоянного тока до 18 ГГц при импеданс 50 Ом, КСВН ≤ 1,12 и вносимые потери ≤ 0,06 √f дБ, он даёт устойчивые широкополосные характеристики и превосходную электрическую надёжность. Родственные исполнения предлагает семейство разъёмов SMA.

Надёжное фланцевое крепление и электрическая устойчивость

Разъём SMA-KFCFS220-1 обеспечивает точный контроль импеданса и малое отражение благодаря своему исполнению с фланцем на 4 отверстия, давая механическую прочность и превосходное заземление. Эта структура поддерживает устойчивую фазовую характеристику при вибрации и механической нагрузке, что идеально для ВЧ-систем с креплением к панели и испытательных корпусов.

Материалы высокого класса и длительная долговечность

Изготовленный из пассивированной нержавеющей стали и оснащённый позолоченным контактом из бериллиевой бронзы, SMA-KFCFS220-1 даёт превосходную проводимость, износостойкость и защиту от коррозии. Его прецизионная обработка обеспечивает жёсткое согласование импеданса и повторяемые ВЧ-характеристики при многократной установке. Другие высокочастотные решения ищите в разделе, который образуют ВЧ-разъёмы.

Конструкция фланца и окончание кабеля

Геометрия фланцевого монтажа на 4 отверстия поддерживает прямое встраивание в шасси с неизменной непрерывностью заземления и сниженными вносимыми потерями. Надёжное паяное окончание кабеля сохраняет соосность диэлектрика ради повышенной стабильности сигнала. Другие типы фланцев и окончаний ищите в разделе, который образуют разъёмы для кабельного монтажа.

Оптимальное сочетание с коаксиальным кабелем CFS220

Для прецизионных ВЧ-сборок, которым нужно надёжное крепление и наименьшие вносимые потери, соедините разъём SMA-KFCFS220-1 с коаксиальным кабелем CFS220 со сверхмалыми потерями и стабильной фазой, чтобы достичь неизменных широкополосных характеристик и высокой механической целостности.
