ВЧ-разъём SMA, гнездо, фланец с 4 отверстиями — пайка, шаг отверстий 8,65 мм, диаметр штыря 1,23 мм, штыревой вывод

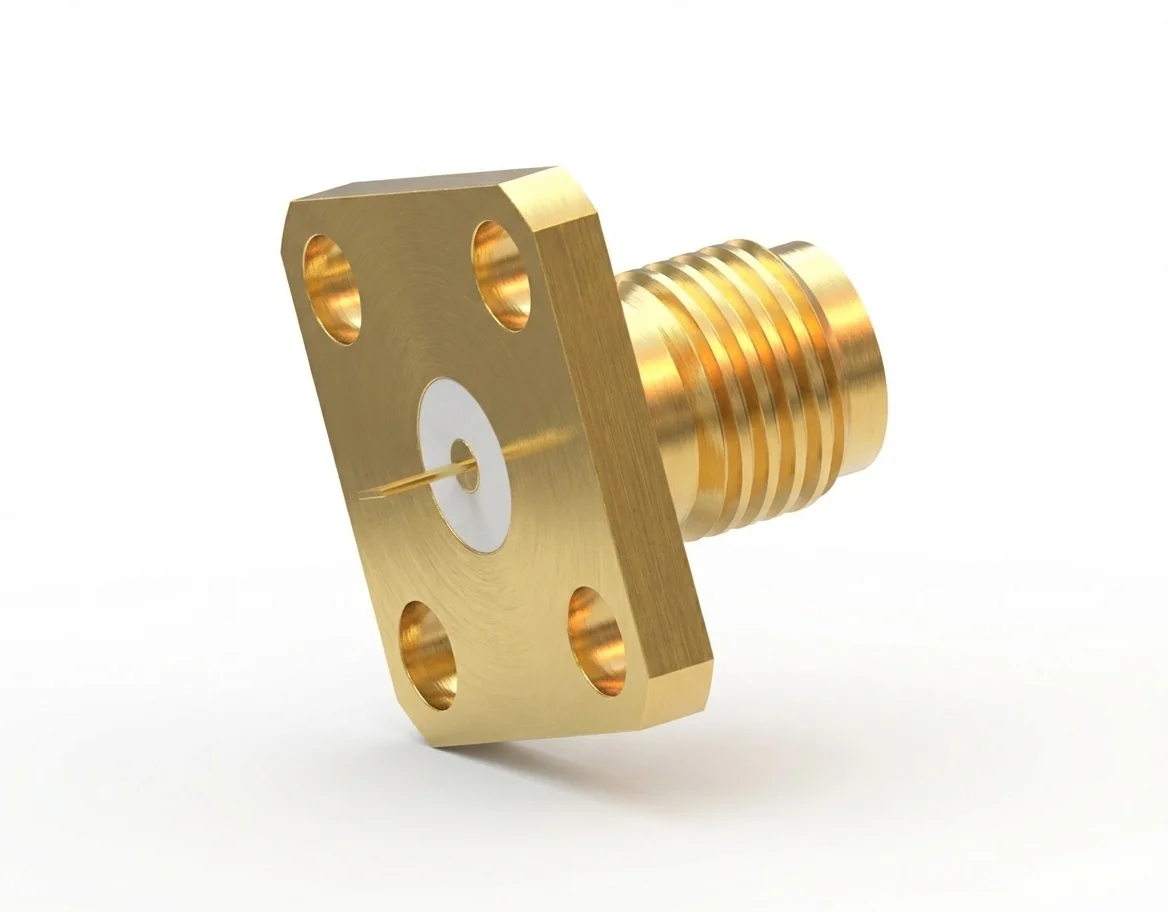

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия – пайка, Модель SMA-KSS3

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, у которого штырь 1,23 мм и расстояние между отверстиями 8,65 мм, рассчитан на пайку в высокочастотных сборках, которым нужна превосходная повторяемость и прочная механическая опора. Рассчитанный на работу при импеданс 50 Ом от постоянного тока до 18 ГГц, разъём SMA-KSS3 обеспечивает высокую целостность сигнала и малое отражение в широкополосных применениях.

Превосходные ВЧ-характеристики

Имея КСВН ≤ 1,08 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём SMA-KSS3 даёт эффективную передачу мощности и наименьшее ухудшение сигнала. Его прецизионно обработанный центральный штырь 1,23 мм гарантирует устойчивое сочленение и превосходную надёжность контакта даже при повторяющихся циклах соединения.

Высококачественное изготовление

Изготовленный из пассивированной нержавеющей стали с позолоченными контактами из бериллиевой бронзы, разъём SMA-KSS3 даёт исключительную стойкость к коррозии, электрическую проводимость и длительную долговечность. Все материалы отвечают экологическим нормам RoHS и REACH.

Монтаж и применения

исполнение фланцевого монтажа на 4 отверстия обеспечивает точную соосность и прочное крепление в ВЧ-корпусах, фильтрах и усилителях. Его паяное соединение упрощает сборку и даёт надёжную разгрузку от натяжения для применений, подверженных вибрации или перепадам температуры.

Познакомьтесь с решениями на разъёмах SMA

Mechanc предлагает обширную линейку разъёмы SMA для лабораторных, аэрокосмических и связных систем. Другие высокочастотные решения ищите в каталог ВЧ-разъёмов, где представлены совместимые фланцевые и кабельные исполнения.
