ВЧ-разъём SMA, гнездо, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,46 мм

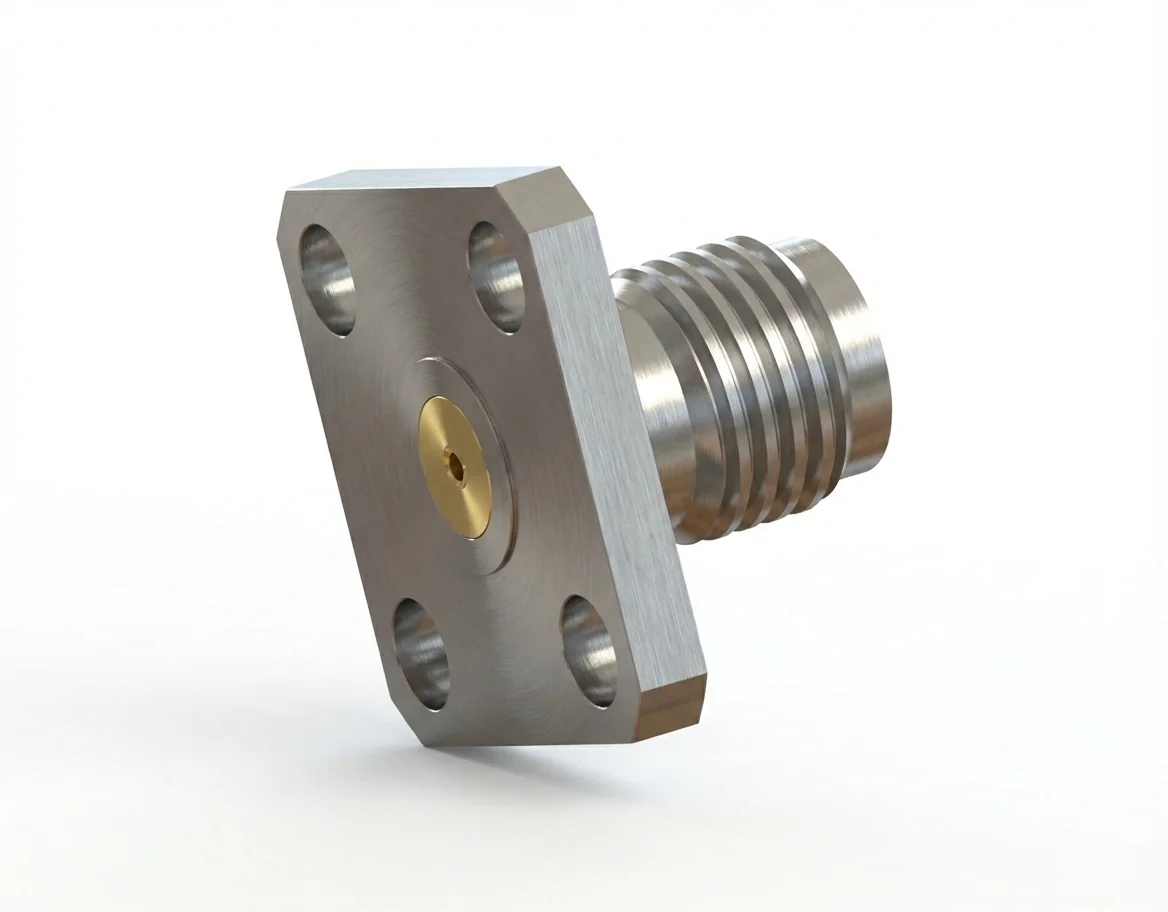

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель SMA-KFD4

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, у которого диаметр штыря 0,46 мм и расстояние между отверстиями 8,64 мм, рассчитан на калибровочную оснастку, широкополосные анализаторы и модульные ВЧ-системы, которым нужна повторяемая точность. заменяемая в полевых условиях структура обеспечивает малое время обслуживания и надёжную электрическую непрерывность.

Широкополосные электрические параметры

Имея импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD4 сохраняет высокую стабильность обратных потерь и минимальное отклонение фазы вплоть до 18 ГГц. Он идеален для ВЧ-сетей лабораторного класса. Подробнее — в разделе, который образует каталог разъёмов SMA.

Материалы и экологические нормы

Изготовленный из нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, разъём обеспечивает коррозионную стойкость и высокую проводимость. Он отвечает требованиям REACH и RoHS для применения по всему миру. Другие исполнения доступны в нашем ассортименте, который образуют разъём с фланцевым креплением.

Монтаж и механическая целостность

Конфигурация фланцевого монтажа на 4 отверстия с шагом 8,64 мм даёт устойчивую механическую опору и точное позиционирование для анализаторов и калибровочных модулей. Такое исполнение сохраняет соосность и долговечность на протяжении длительной эксплуатации. Другие модели SMA смотрите в разделе, который образует полный каталог ВЧ-разъёмов.

Ответное штекерное исполнение

Применяйте его с деталью ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия — модель SMA-JFD4, чтобы добиться неизменных импедансных характеристик и устойчивого широкополосного соединения.
