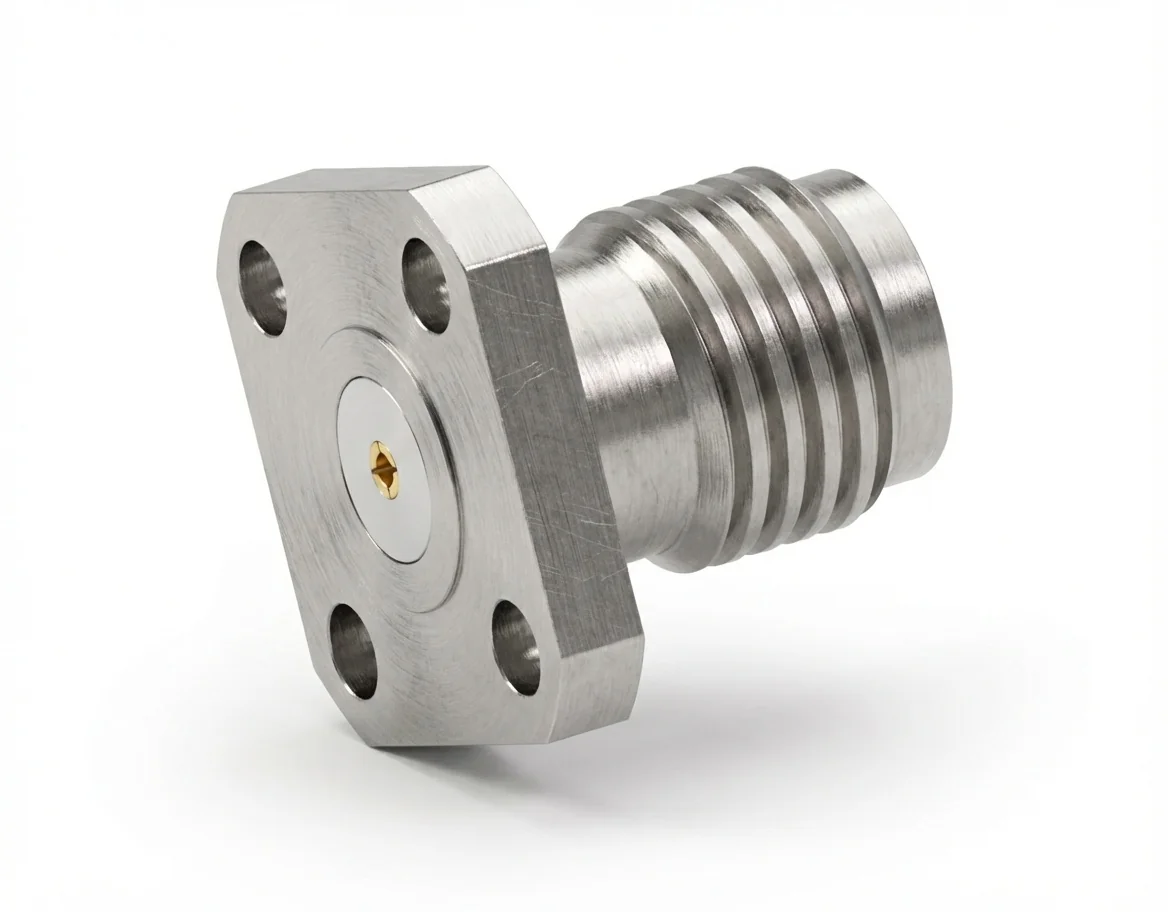

ВЧ-разъём SMA, гнездо, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,46 мм

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель SMA-KFD10

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, у которого диаметр штыря 0,46 мм и расстояние между отверстиями 6,35 мм, рассчитан на лабораторные приборы, калибровочные модули и широкополосные испытательные устройства, которым нужен точный контроль импеданса. заменяемый в полевых условиях интерфейс обеспечивает быстрое обслуживание и стабильные электрические характеристики при многократных соединениях.

Электрический отклик и широкополосная стабильность

Давая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD10 гарантирует устойчивую передачу сигнала вплоть до 18 ГГц при минимальных вносимых потерях. Он отлично подходит для прецизионных анализаторов и ВЧ-измерительных схем. Родственные исполнения ищите в разделе, который образует семейство разъёмов SMA.

Стойкость материалов и международное соответствие

Изготовленный из нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, этот разъём даёт долгий срок службы, превосходную коррозионную стойкость и высокую проводимость. Полностью соответствует REACH и RoHS, он обеспечивает безопасное применение в промышленных и исследовательских средах. Сопоставимые разъёмы ищите в разделе, который образует наш разъём с фланцевым креплением.

Механическая устойчивость и монтаж на панель

Геометрия фланцевого монтажа на 4 отверстия (шаг 6,35 мм) позволяет надёжно закрепить изделие и точно его выставить в модульных системах и компактных ВЧ-панелях. Она поддерживает повторяемые соединения с малыми напряжениями. Другие высокочастотные интерфейсы SMA смотрите в разделе, который образует наш каталог ВЧ-разъёмов.

Ответное штекерное исполнение

Применяйте его совместно с деталью ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия — модель SMA-JFD10 для стабильной широкополосной калибровки и малопотерьного соединения.
