ВЧ-разъём SMA, гнездо, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,23 мм

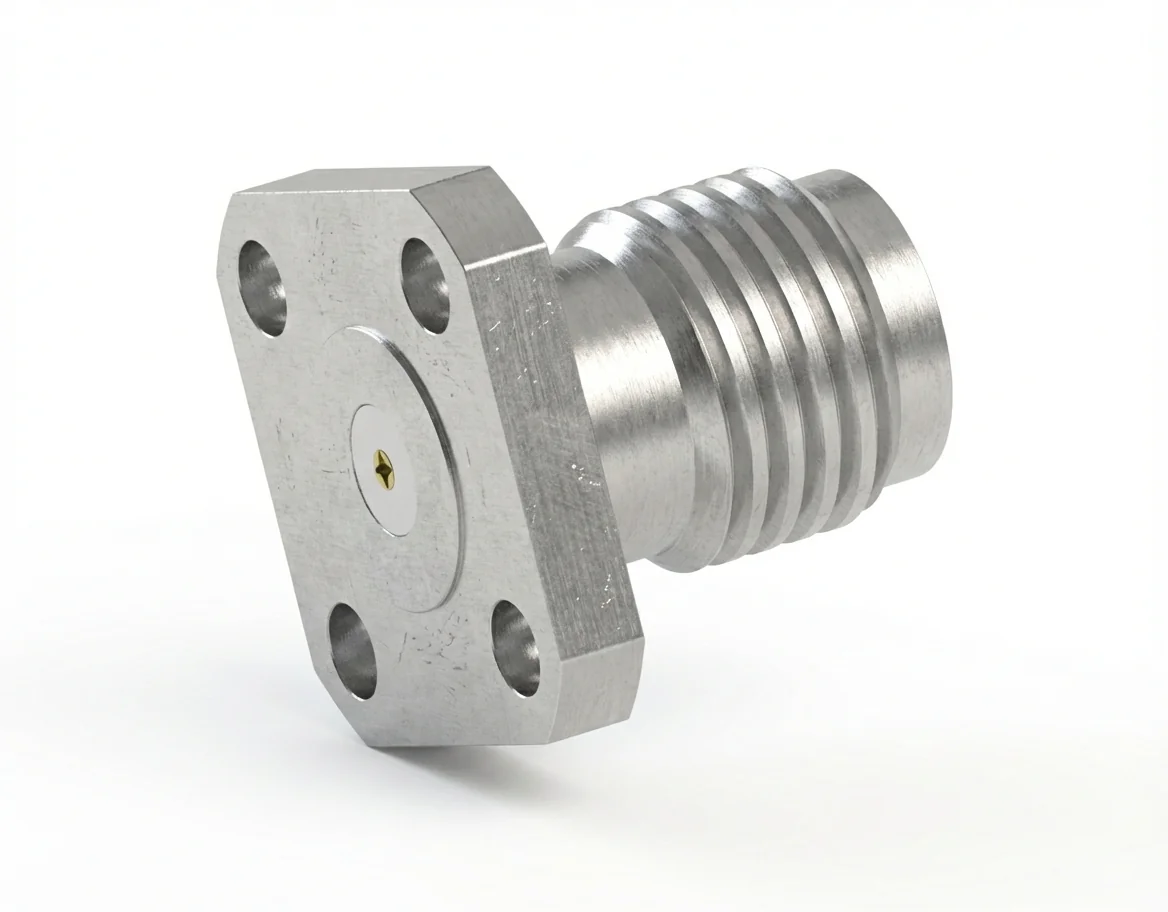

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель SMA-KFD7

ВЧ-разъём SMA (гнездо) с фланцем на 4 отверстия, у которого диаметр штыря 0,23 мм и расстояние между отверстиями 6,35 мм, даёт высокоточное соединение для модульных анализаторов, калибровочных сборок и ВЧ-измерительных модулей. заменяемая в полевых условиях структура поддерживает быстрое обслуживание, сохраняя при этом широкополосное выравнивание фазы.

Электрические параметры и характеристики

Имея импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD7 даёт надёжные широкополосные характеристики от постоянного тока до 18 ГГц. Его прецизионный интерфейс сводит к минимуму отражение и повышает повторяемость калибровки. Другие модели смотрите в разделе, который образует наш каталог разъёмов SMA.

Состав материалов и нормы

Построенный из нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, разъём даёт превосходную проводимость, коррозионную стойкость и долгий механический ресурс. Полностью соответствует REACH и RoHS, он согласуется с международными нормами характеристик. Другие варианты доступны в разделе, который образуют разъёмы с фланцевым креплением.

Механическая интеграция и геометрия монтажа

Исполнение фланцевого монтажа на 4 отверстия с шагом 6,35 мм даёт надёжное крепление и точную соосность для компактных испытательных панелей и ВЧ-систем. Его геометрия выдерживает многократные повторные сочленения без ухудшения. Подходящие высокочастотные исполнения предлагает наш каталог ВЧ-разъёмов.

Дополняющее штекерное исполнение

Соедините его с деталью ВЧ-разъём SMA (штекер) с фланцем на 4 отверстия — модель SMA-JFD7, чтобы добиться широкополосного согласования и фазостабильного соединения в прецизионных испытательных схемах.
