ВЧ-разъём SMA, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,51 мм

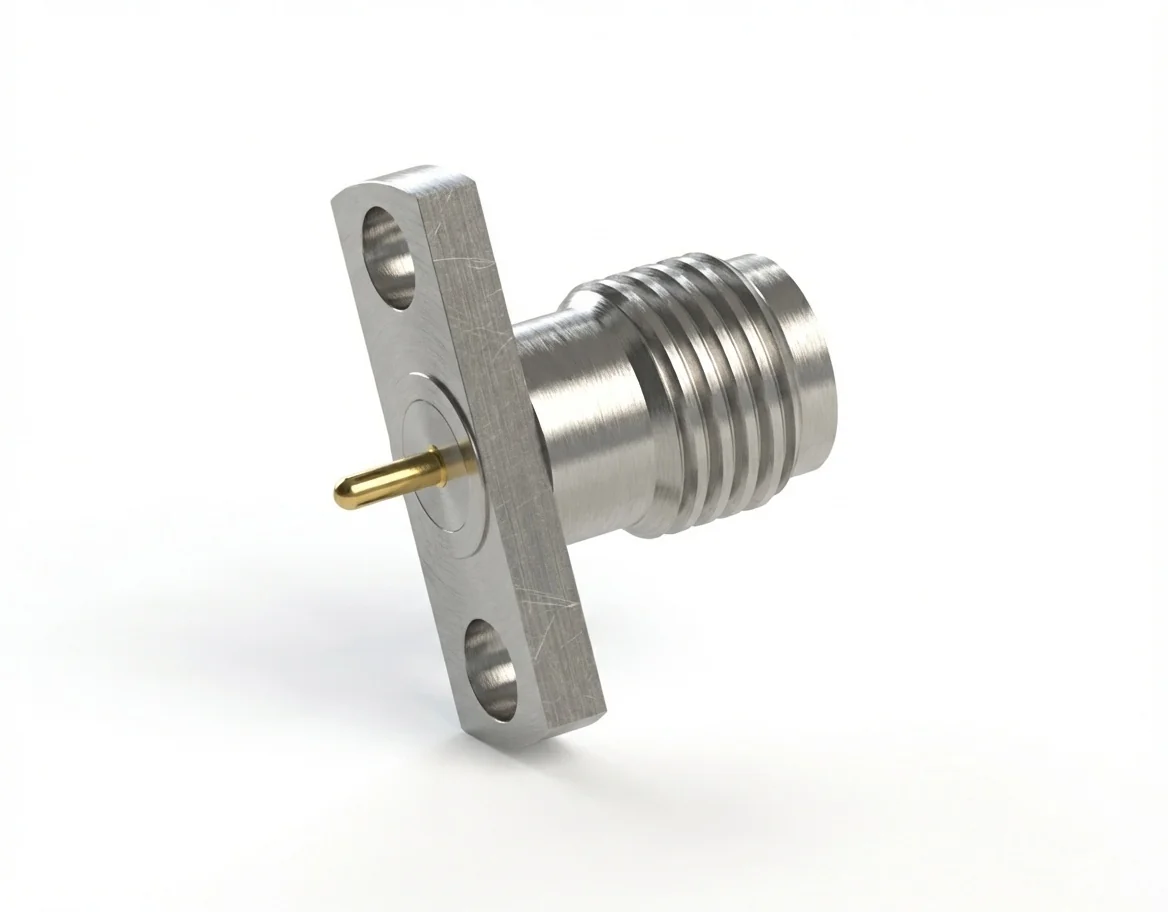

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-KFD29

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, у которого диаметр штыря 0,51 мм и расстояние между отверстиями 10,2 мм, рассчитан на широкополосное испытательное оборудование, калибровочную оснастку и прецизионные ВЧ-измерительные платформы. заменяемый в полевых условиях механизм гарантирует повторяемые характеристики и упрощает обслуживание разъёма.

Электрические характеристики и достоверность сигнала

Давая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD29 даёт надёжную передачу вплоть до 18 ГГц. Он обеспечивает устойчивые возвратные потери и высокую целостность сигнала в требовательных испытательных средах. Родственные интерфейсы ищите в разделе, который образует серия разъёмов SMA.

Решение по материалам и всемирное соответствие

Собранный из нержавеющей стали и позолоченной бериллиевой бронзы, этот разъём даёт высокую механическую долговечность и малое переходное сопротивление. Все детали соответствует REACH и RoHS и обеспечивают экологическую и производственную безопасность. Похожие исполнения смотрите в разделе, который образуют разъёмы с фланцевым креплением.

Механическая устойчивость и интеграция

Система фланцевого монтажа на 2 отверстия (шаг 10,2 мм) поддерживает надёжную и точную соосность в испытательных портах и корпусах компактных анализаторов. Её компактное посадочное место допускает применение в плотных компоновках. Другие совместимые с SMA изделия предлагает наш каталог ВЧ-разъёмов.

Дополняющее штекерное исполнение

Применяйте его рядом с деталью ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия — модель SMA-JFD29, чтобы добиться превосходного постоянства импеданса и широкополосных характеристик.
