ВЧ-разъём SMA, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,46 мм

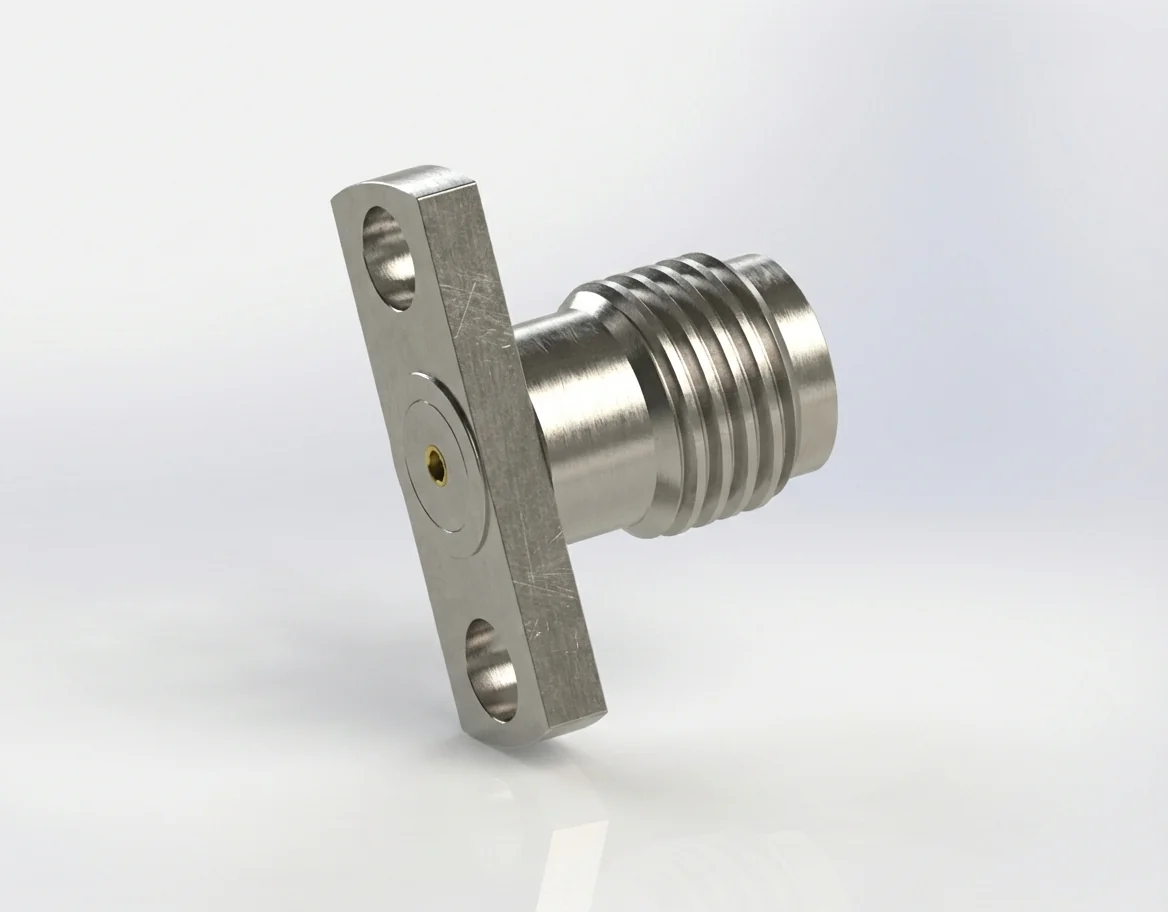

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-KFD28

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, у которого диаметр штыря 0,46 мм и расстояние между отверстиями 10,2 мм, даёт долговечные и повторяемые широкополосные соединения для калибровочных сборок, анализаторов цепей и ВЧ-измерительных систем. Его заменяемая в полевых условиях конструкция корпуса позволяет быстро изменить конфигурацию и обеспечивает долговечные характеристики.

Электрические параметры и контроль импеданса

Давая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD28 обеспечивает отличную широкополосную стабильность и малые возвратные потери вплоть до 18 ГГц. Он даёт высокоточную передачу сигнала для задач испытательного уровня. Дополнительные варианты ищите в разделе, который образует наш каталог разъёмов SMA.

Качество материалов и подтверждение соответствия

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём гарантирует выдающуюся долговечность и электрическую непрерывность. Он отвечает всем экологическим нормам REACH и RoHS. Родственные модели ищите в подборке, которую образует наш разъём с фланцевым креплением.

Механическое исполнение и пригодность к применению

Компоновка фланцевого монтажа на 2 отверстия (шаг 10,2 мм) даёт точную соосность и надёжную устойчивость в модульных ВЧ-сборках и компактных анализаторах. Её жёсткое исполнение выдерживает частое повторное сочленение. Совместимые разъёмы серии SMA предлагает наш каталог ВЧ-разъёмов.

Ответное штекерное исполнение

Сочетайте его с деталью ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия — модель SMA-JFD28, чтобы обеспечить широкополосную однородность и точное согласование импеданса при многократном повторном использовании.
