ВЧ-разъём SMA, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,3 мм

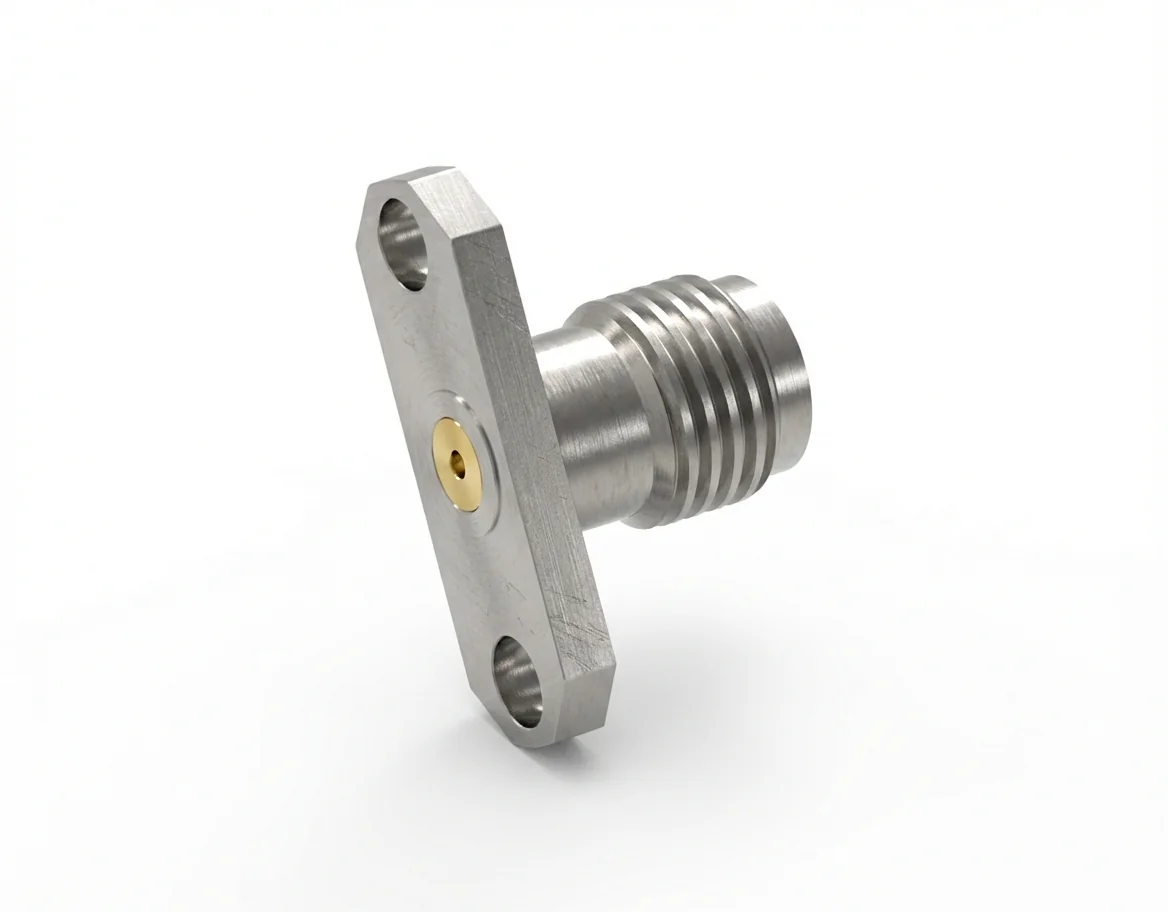

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-KFD20

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, у которого диаметр штыря 0,3 мм и расстояние между отверстиями 12,22 мм, идеален для компактных анализаторов, калибровочных интерфейсов и СВЧ-сборок. заменяемая в полевых условиях конструкция обеспечивает упрощённое обслуживание разъёма, сохраняя точный контроль импеданса.

Электрические характеристики и возвратные потери

Давая импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD20 обеспечивает устойчивую широкополосную передачу от постоянного тока до 18 ГГц. Он поддерживает малое отражение и высокую повторяемость в калибровочных системах. Похожие исполнения предлагает серия разъёмов SMA.

Целостность материалов и всемирное соответствие

Изготовленный из пассивированной нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, этот разъём гарантирует долгий срок службы и неизменное качество сигнала. Он полностью соответствует REACH и RoHS и обеспечивает безопасное применение на международных рынках. За другими вариантами обратитесь к разделу, который образуют родственные разъёмы с фланцевым креплением.

Механическая интеграция и геометрия монтажа

Исполнение фланцевого монтажа на 2 отверстия (шаг 12,22 мм) даёт прочное крепление и точную соосность для компактных высокочастотных модулей. Его долговечная конструкция выдерживает многократные операции повторного сочленения. Другие конфигурации разъёмов SMA смотрите в разделе, который образует наш каталог ВЧ-разъёмов.

Ответное штекерное исполнение

Соедините его с деталью ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия — модель SMA-JFD20 для устойчивого широкополосного соединения и малопотерьных характеристик в прецизионных измерительных схемах.
