ВЧ-разъём SMA, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,7 мм, диаметр штыря 0,23 мм

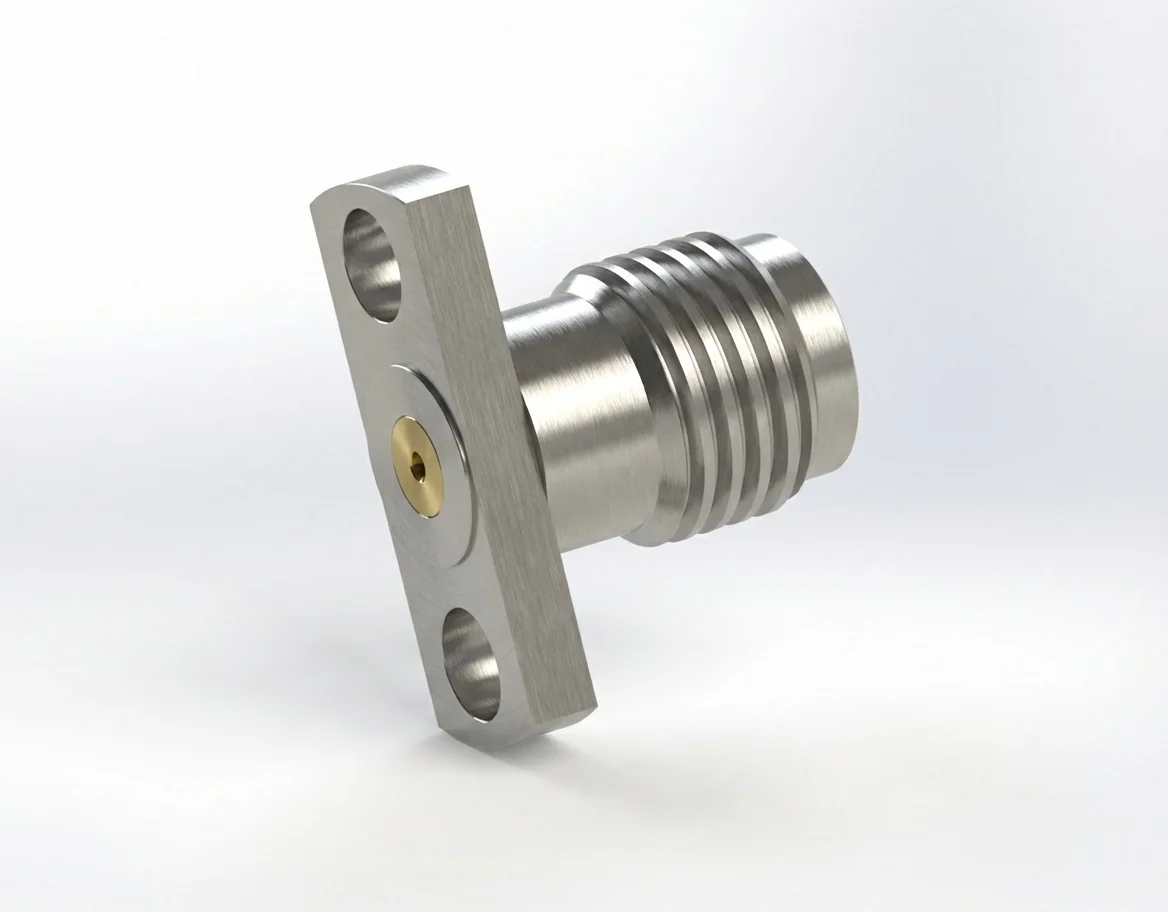

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель SMA-KFD31

ВЧ-разъём SMA (гнездо) с фланцем на 2 отверстия, у которого диаметр штыря 0,23 мм и расстояние между отверстиями 12,7 мм, создан для широкополосных прецизионных систем, которым нужны надёжные и повторяемые соединения. Его заменяемое в полевых условиях исполнение обеспечивает ремонтопригодность и фазовую стабильность в требовательных испытательных условиях.

Электрическое постоянство и широкополосная устойчивость

Рассчитанный на импеданс 50 Ом, КСВН < 1,08 и вносимые потери < 0,06√F(ГГц) дБ, разъём SMA-KFD31 даёт передачу сигнала с малыми потерями вплоть до 18 ГГц. Превосходные возвратные потери делают его идеальным для калибровочных и измерительных сборок. Похожие решения ищите в разделе, который образует наш ассортимент разъёмов SMA.

Конструкция материалов и подтверждение соответствия

Изготовленный из пассивированной нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём обеспечивает исключительную проводимость, стойкость к коррозии и долговечность. Полностью соответствует REACH и RoHS, он отвечает международным экологическим нормам. Родственные изделия смотрите в подборке, которую образует наш разъём с фланцевым креплением.

Механическая точность и монтажный интерфейс

Компоновка фланцевого монтажа на 2 отверстия (шаг 12,7 мм) гарантирует прочное крепление и точную соосность для компактных корпусов анализаторов и модульных калибровочных приборов. Другие совместимые заменяемые в полевых условиях разъёмы SMA предлагает наш каталог ВЧ-разъёмов.

Ответное штекерное исполнение

Соедините его с деталью ВЧ-разъём SMA (штекер) с фланцем на 2 отверстия — модель SMA-JFD31 для совершенно согласованных широкополосных характеристик и длительной надёжности испытаний.
