Полугибкий ВЧ-коаксиальный кабель с малыми потерями 0,086″, до 20 ГГц

Полугибкий коаксиальный кабель с малыми потерями для ВЧ- и СВЧ-применений до 20 ГГц

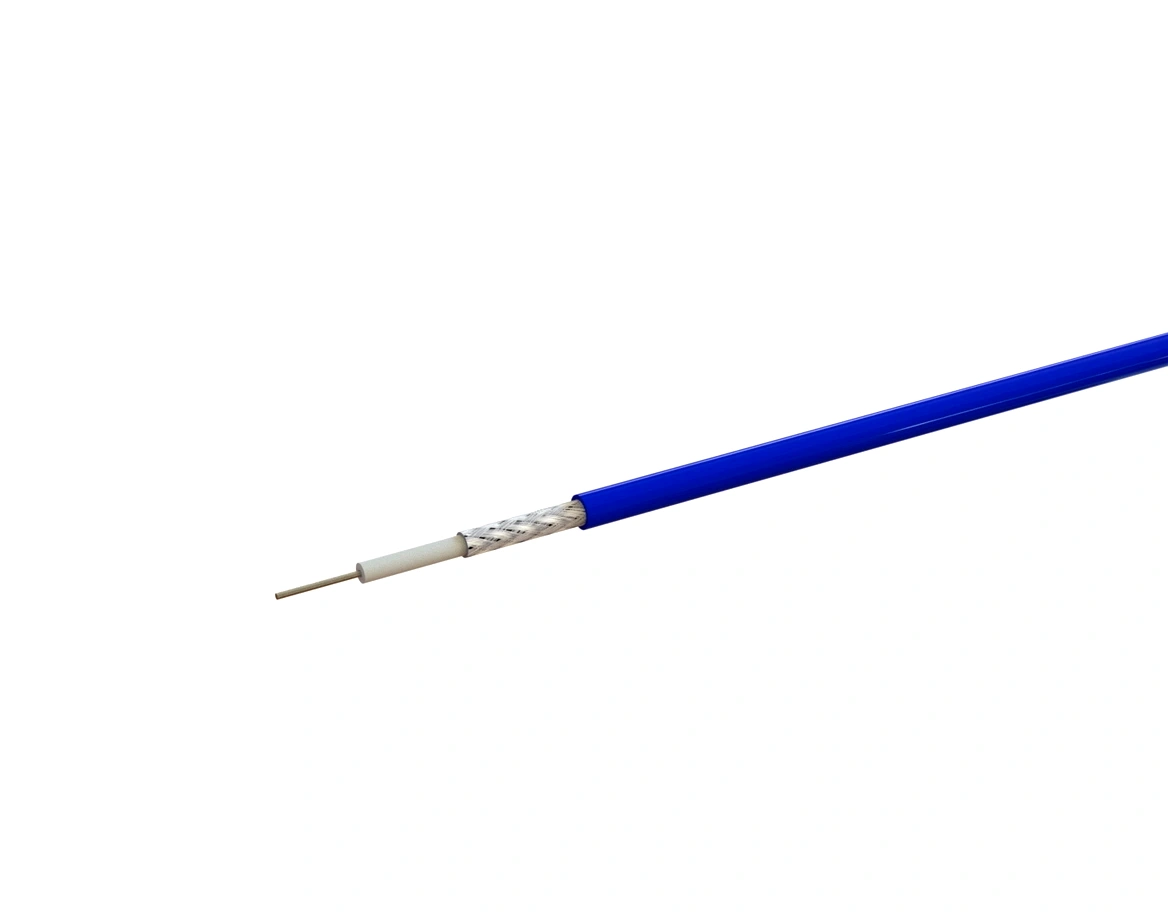

Полугибкий коаксиальный кабель с малыми потерями CMG086 разработан для стабильной ВЧ- и СВЧ-передачи вплоть до 20 ГГц. Внутренний проводник из посеребрённой меди, высококачественный диэлектрик из PTFE и прочный плетёный внешний проводник из лужёной меди обеспечивают отличную целостность сигнала, высокую эффективность экранирования и неизменную механическую гибкость. CMG086 предназначен для компактной ВЧ-прокладки, СВЧ-субсборок и измерительных модулей, где требуются малые потери и надёжная формуемость.

Стабильные электрические характеристики для целостности высокочастотного сигнала

Коаксиальный кабель CMG086 сохраняет волновое сопротивление 50 Ω ±1,1 Ω и обеспечивает чистую предсказуемую передачу вплоть до рабочей частоты 20 ГГц. Скорость распространения 70 % и время задержки 4,7 нс/м гарантируют неизменное фазовое поведение по всей длине кабеля. Затухание 2,130 дБ/м на 20 ГГц и умеренная ёмкость 95 пФ/м делают CMG086 надёжным решением для прецизионных ВЧ-сборок и испытательных систем. Эффективность экранирования более 100 дБ обеспечивает действенную защиту от электромагнитных помех.

Гибкая конструкция с механической и температурной стойкостью

Прочная оплётка из лужёной меди толщиной 2,17 мм придаёт кабелю CMG086 отличную гибкость и механическую стабильность при многократной прокладке и точном позиционировании. Радиус однократного изгиба 8,00 мм позволяет компактно монтировать кабель в плотно скомпонованных ВЧ-модулях. Рассчитанный на работу от −55 °C до +125 °C, кабель выдерживает жёсткие температурные условия в аэрокосмической и оборонной технике, промышленности и системах связи.

Применения, требующие гибкого ВЧ-коаксиала с малыми потерями

Полугибкий коаксиальный кабель CMG086 идеально подходит для ВЧ-испытательных стендов, модулей связи, радиолокационных подсистем, СВЧ-измерительной аппаратуры и условий, где требуются стабильные характеристики при гибкой прокладке. Входя в серию полугибких коаксиальных кабелей с малыми потерями компании Mechanc, он обеспечивает надёжную целостность сигнала для НИОКР, интеграции и ВЧ-систем серийного уровня.

Полугибкий коаксиальный кабель CMG086 производства Mechanc Shanghai Information Technology обеспечивает передачу с малыми потерями, высокую эффективность экранирования и температурную надёжность для ВЧ- и СВЧ-применений до 20 ГГц. Соответствует REACH & RoHS.
