Мощный ВЧ-коаксиальный кабель с малыми потерями 18 ГГц — модель CFP760

Мощный малопотерьный кабель для максимальной ВЧ-энергии и стабильности

Мощный малопотерьный коаксиальный кабель CFP760 — это тяжёлонагруженный вариант в семействе CFP, созданный для ВЧ- и СВЧ-систем, которым необходимы исключительная токовая нагрузка, малое затухание и долговременная температурная стабильность. Работая до 18 ГГц при импедансе 50 Ω, он обеспечивает неизменные характеристики при экстремальных нагрузках. Для больших диаметров и ещё более высокой допустимой мощности линейка CFP простирается выше этой модели — вплоть до CFP1500 — в рамках серии CFP – мощные малопотерьные коаксиальные кабели.

Сплошная жила и усовершенствованная шестислойная экранирующая структура

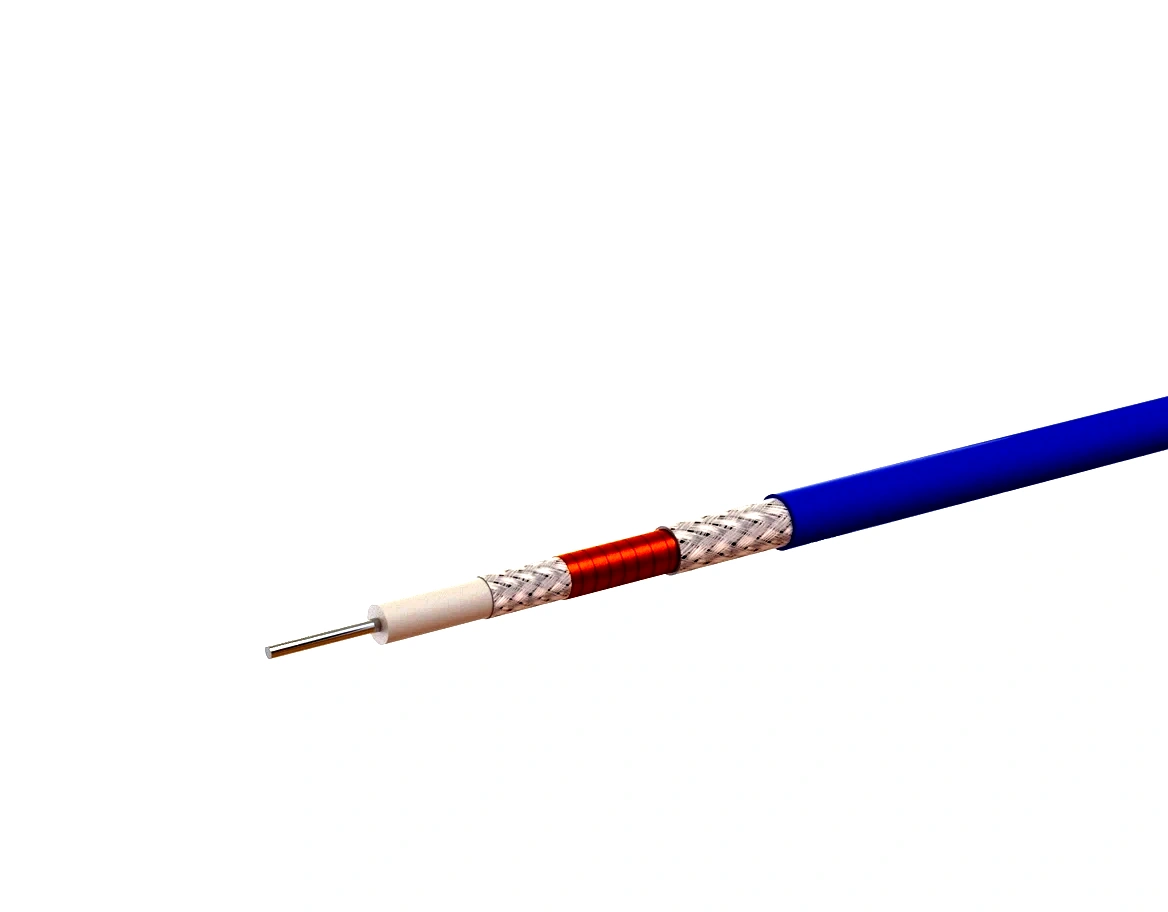

Коаксиальный кабель CFP760 сочетает сплошной внутренний проводник из посеребрённой меди (2,06 мм) с диэлектриком из PTFE низкой плотности (5,89 мм) для оптимального постоянства импеданса и передачи мощности. Его шестислойная конструкция — лента из посеребрённой меди, высокотемпературная алюминиевая фольга, медная оплётка и оболочка из FEP — обеспечивает выдающуюся стабильность сигнала и превосходный отвод тепла. Затухание остаётся низким: 0,45 дБ/м на 1 ГГц и 0,83 дБ/м на 18 ГГц, а допустимая средняя мощность достигает 1,53 кВт на 100 МГц.

Отличное экранирование и стойкость к внешним воздействиям

Обеспечивая подавление ЭМП > 100 дБ, кабель CFP760 гарантирует работу без искажений в ВЧ-средах с сильными полями. Оболочка из FEP толщиной 7,62 мм выдерживает температуры от –55 °C до +200 °C, сохраняя исключительную химическую и механическую долговечность. Радиус однократного изгиба 38 мм и радиус многократного изгиба 76 мм обеспечивают безопасную прокладку и увеличенный срок службы. Смежные решения промышленного класса представлены в серии малопотерьных коаксиальных кабелей или в обзоре коаксиальных кабелей.

Применения, требующие предельной мощности и долговременной надёжности

Мощный коаксиальный кабель CFP760 предназначен для энергоёмких линий передачи, испытательных стендов усилителей и длительной системной интеграции. Выдерживаемое напряжение 2000 В постоянного тока, экранирование > 100 дБ и фазовая стабильность в пределах ±5° на 18 ГГц гарантируют надёжные воспроизводимые результаты на протяжении продолжительных рабочих циклов. Совместимый с прочными ВЧ-разъёмами, такими как интерфейсы N и TNC, он обеспечивает стабильное соединение и минимальные обратные потери в мощных СВЧ-установках.

Мощный малопотерьный коаксиальный кабель CFP760 производства Mechanc Shanghai Information Technology Co., Ltd. сочетает точность сплошной жилы, многослойное экранирование и подтверждённое соответствие REACH и RoHS — обеспечивая максимальную эффективность, температурную выносливость и целостность сигнала для мощных ВЧ- и СВЧ-применений.
