ВЧ-разъём 3,5 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,46 мм

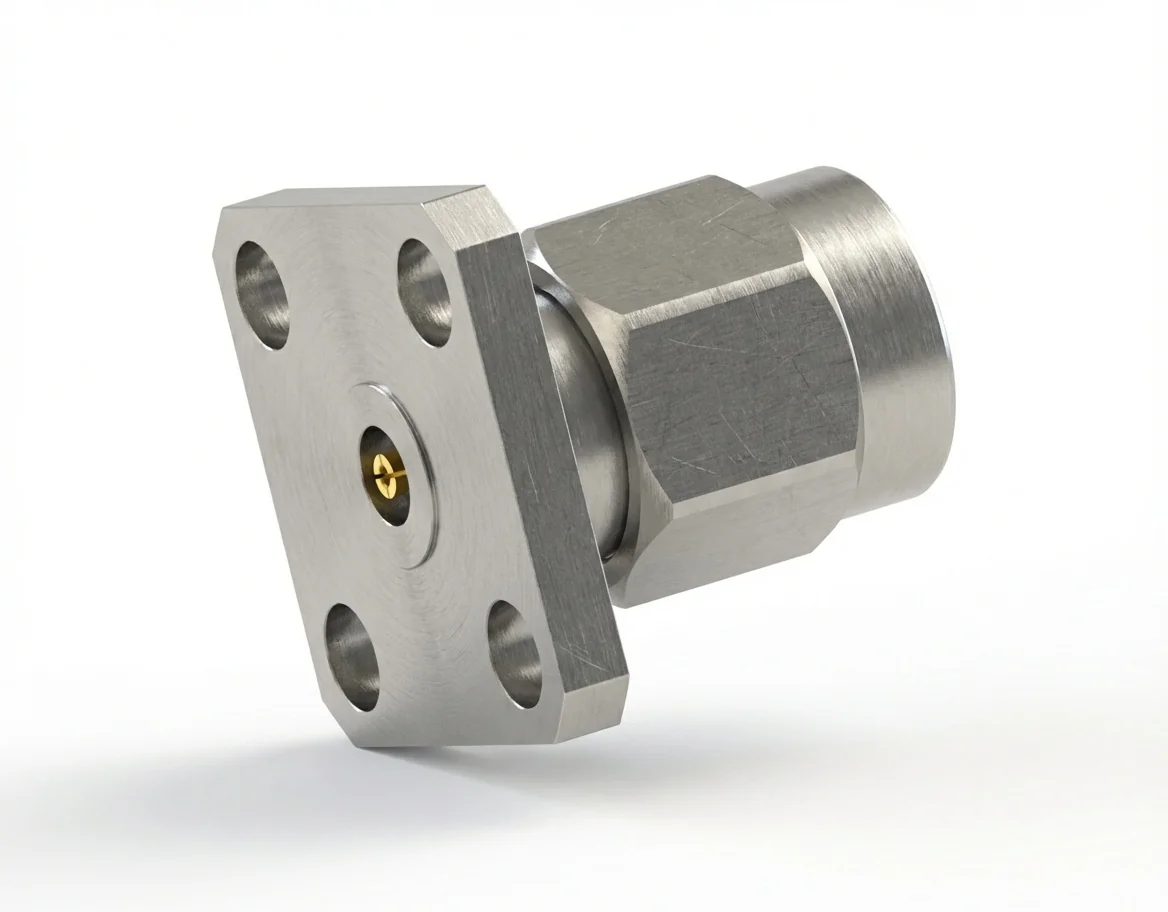

ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 3.5-JFD4

ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия со штырём 0,46 мм и расстоянием между отверстиями 8,64 мм рассчитан на широкополосные применения, которым нужны надёжная замена в полевых условиях и высокая точность до 26,5 ГГц. Его заменяемый в полевых условиях механизм обеспечивает быстрое обслуживание и строгую электрическую воспроизводимость.

Превосходный электрический контроль

С импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ разъём 3,5 мм (штекер) обеспечивает низкое отражение сигнала и неизменные возвратные потери при ВЧ-испытаниях.

Состав материалов и соответствие требованиям

Выполненный из нержавеющей стали и позолоченной бериллиевой бронзы, он обладает длительной прочностью и отвечает экологическим стандартам REACH и RoHS.

Механическая интеграция

Оптимизирован для установок с фланцевым монтажом на 4 отверстия в калибровочном инструменте и испытательных анализаторах, которым нужны воспроизводимые соединения под механической нагрузкой.

Дополняющий гнездовой разъём

Используйте его вместе с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия – модель 3.5-KFD4. Подробнее — в нашем ассортименте ВЧ-разъёмов 3,5 мм в разделе каталог ВЧ-разъёмов.
