ВЧ-разъём 3,5 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,38 мм

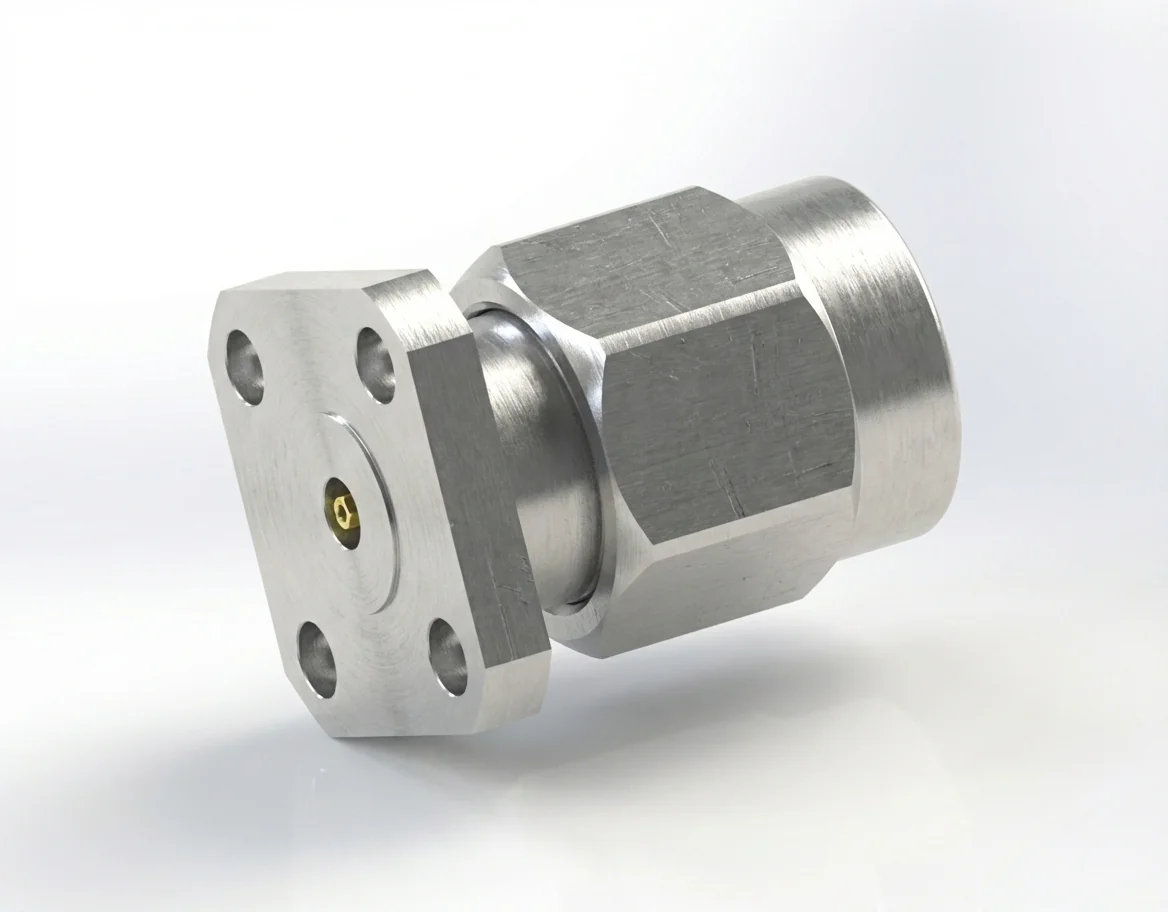

ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 3.5-JFD9

ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия со штырём 0,38 мм и расстоянием между отверстиями 6,35 мм прецизионно спроектирован для испытательных систем, которым нужны воспроизводимые электрические интерфейсы. заменяемая в полевых условиях конструкция упрощает обслуживание, сохраняя при этом механическую целостность и стабильность фазы.

Широкополосные электрические параметры

Обладая импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, разъём 3,5 мм (штекер) обеспечивает низкие возвратные потери и высокую достоверность сигнала от постоянного тока до 26,5 ГГц.

Долговечность и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, он коррозионностоек и полностью соответствует REACH и RoHS.

Механическая интеграция

Оптимизирован для систем с фланцевым монтажом на 4 отверстия в лабораторных анализаторах и прецизионных модулях, которым нужна надёжная повторная стыковка.

Ответный гнездовой разъём

Используйте его вместе с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия – модель 3.5-KFD9. Ознакомьтесь с ассортиментом ВЧ-разъёмов 3,5 мм в нашем разделе каталог ВЧ-разъёмов.
