ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,9 мм

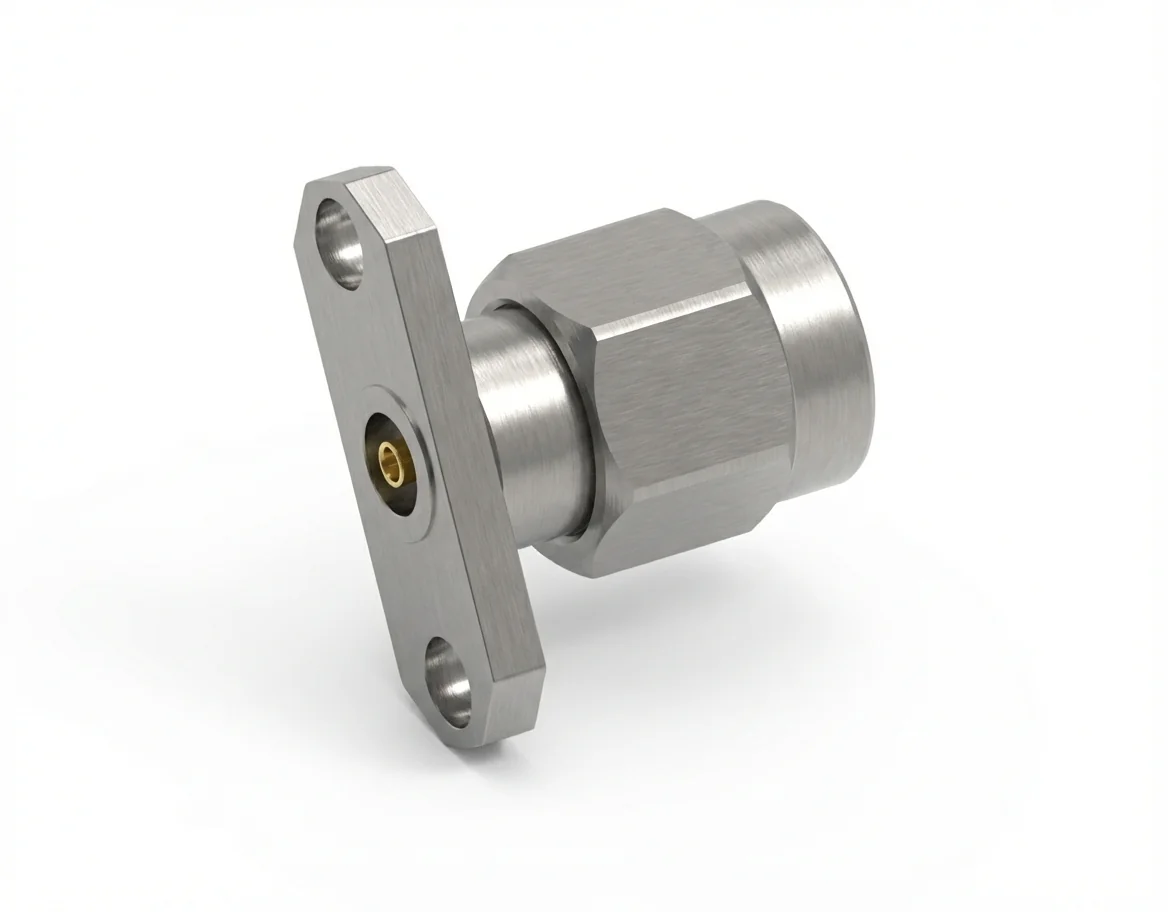

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD24

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,9 мм и расстоянием между отверстиями 12,22 мм даёт оптимальное решение для калибровочных приборов, анализаторов частоты и широкополосных ВЧ-испытательных схем. Его заменяемое в полевых условиях исполнение обеспечивает быстрое обслуживание и повторяемое качество соединения.

Высокочастотное поведение и контроль обратных потерь

Рассчитанный на импеданс 50 Ом, КСВН ≤ 1,1 и вносимые потери ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD24 даёт устойчивую передачу с малыми потерями от постоянного тока до 26,5 ГГц. Прецизионная конструкция сводит к минимуму интермодуляцию и отражение. Подробнее — в серии разъёмов 3,5 мм.

Прочность материалов и подтверждение соответствия

Выполненный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём гарантирует долговечность при частых повторных сочленениях. Каждая модель соответствует REACH и RoHS и отвечает международным нормам безопасности и качества. Другие исполнения смотрите в линейке разъёмов с фланцевым монтажом.

Механическая устойчивость и точность соосности

Формат фланцевого монтажа на 2 отверстия (шаг 12,22 мм) даёт точную соосность и надёжное крепление в компактных модульных конструкциях. Прочная структура поддерживает повторяемую калибровку и длительную стабильность. Другие заменяемые в полевых условиях исполнения смотрите в разделе каталог ВЧ-разъёмов.

Пара с гнездовым разъёмом

Используйте его вместе с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель 3.5-KFD24 для взаимодополняющих соединений по типу сочленения и оптимизированного широкополосного прохождения сигнала.
