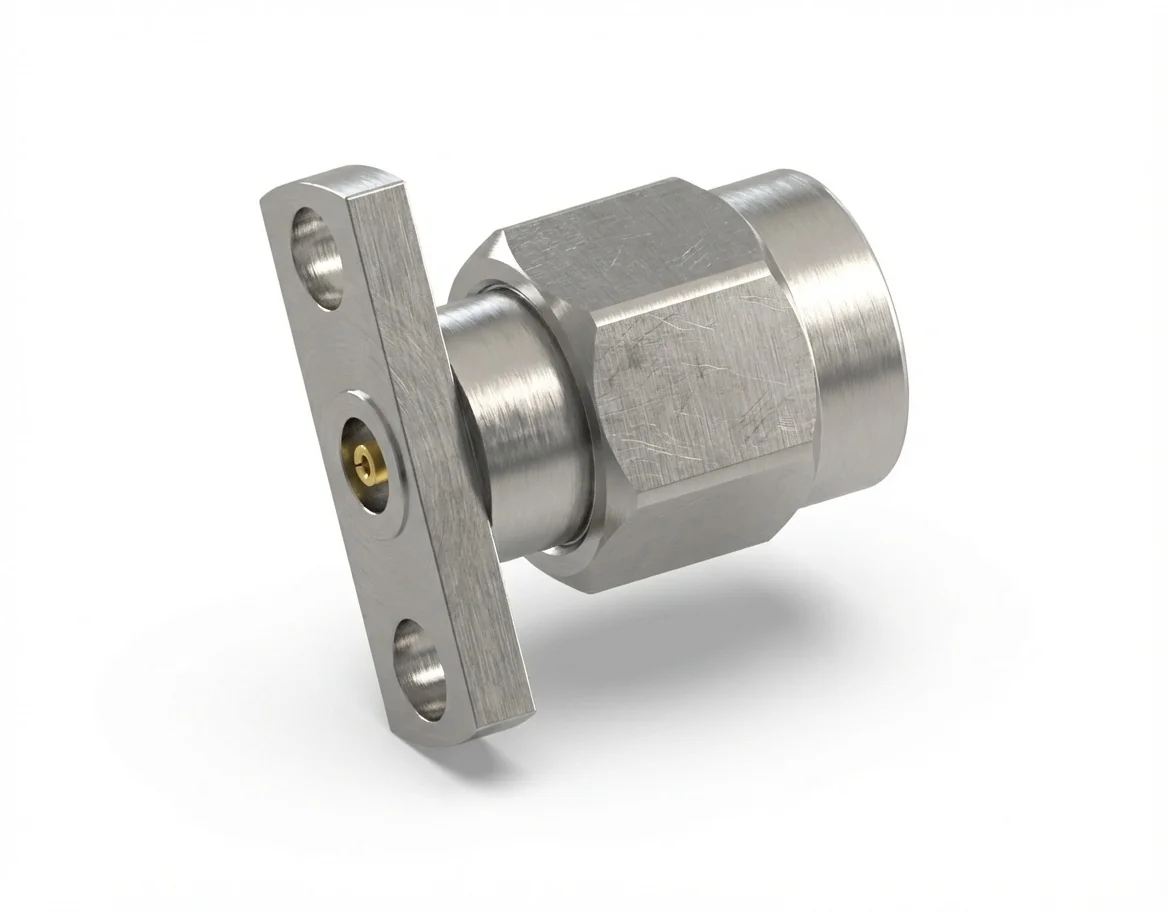

ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,46 мм

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD28

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,46 мм и расстоянием между отверстиями 10,2 мм — высокоточный интерфейс для широкополосных анализаторов, калибровочных наборов и метрологического оборудования. Его заменяемое в полевых условиях исполнение даёт неизменные импедансные характеристики при многократных заменах.

Стабильность сигнала и широкополосная работа

Предлагая импеданс 50 Ом, КСВН ≤ 1,1 и вносимые потери ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD28 обеспечивает фазостабильную передачу с малыми потерями до 26,5 ГГц. Прецизионная соосность сводит к минимуму эффекты интермодуляции. Подробнее об этом интерфейсе — в нашем модельном ряду разъёмов 3,5 мм.

Конструкционные материалы и сертификация

Изготовленный из нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, разъём даёт механическую прочность и неизменную целостность сигнала. Он соответствует REACH и RoHS и согласуется с мировыми стандартами. Другие исполнения смотрите в разделе разъёмов с фланцевым монтажом.

Механическая компоновка и гибкость применения

Схема фланцевого монтажа на 2 отверстия с шагом 10,2 мм даёт устойчивую соосность и экономное использование пространства для прецизионных модулей и анализаторов. Компактная геометрия повышает плотность системы, не жертвуя долговечностью. Другие модульные исполнения смотрите в нашем каталог ВЧ-разъёмов.

Дополняющая гнездовая версия

Соедините 3.5-JFD28 с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия –
