ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,3 мм

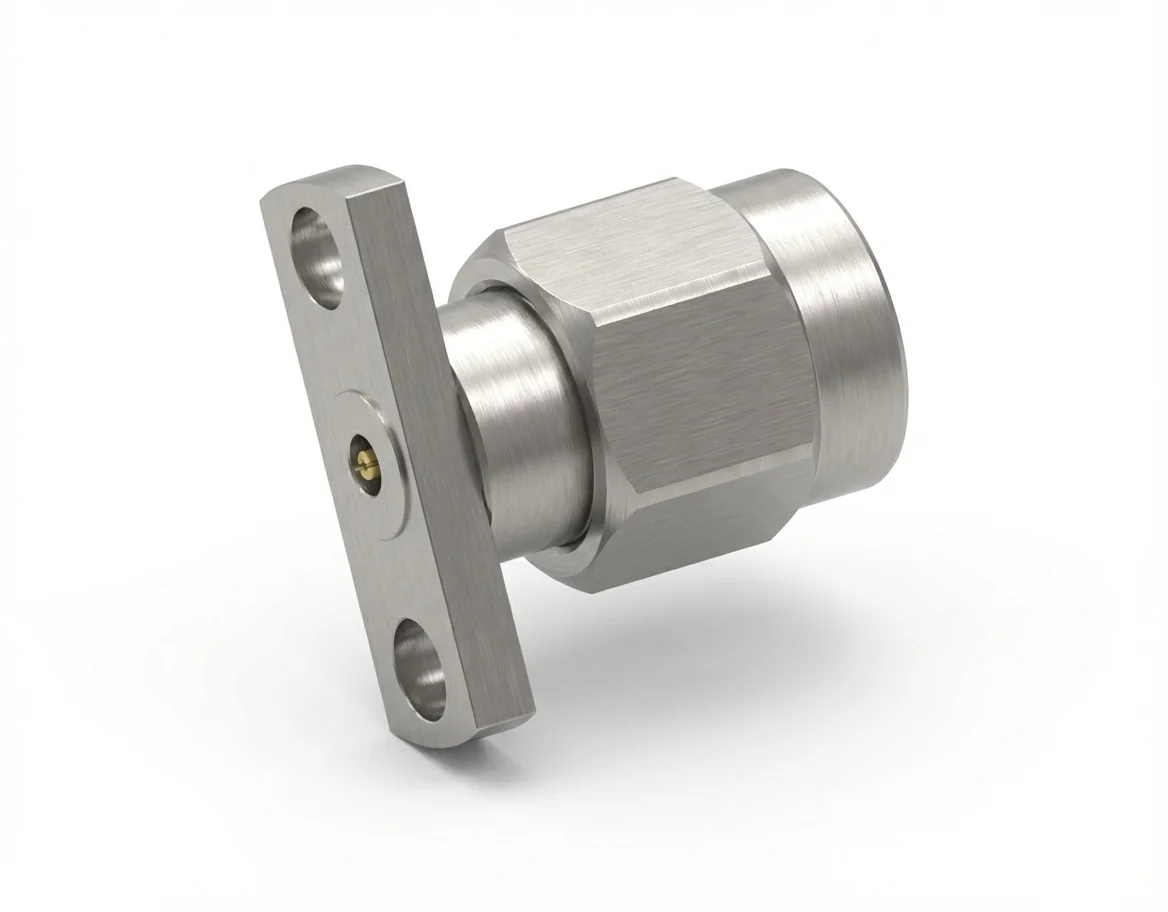

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD26

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,3 мм и расстоянием между отверстиями 10,2 мм разработан для компактных ВЧ-модулей и широкополосных анализаторов, которым нужно повторяемое соединение с малыми потерями. заменяемая в полевых условиях конструкция обеспечивает упрощённое обслуживание и точное сохранение фазы для калибровочных сборок.

Электрическая передача и контроль частоты

Рассчитанный на импеданс 50 Ом, КСВН ≤ 1,1 и вносимые потери ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD26 даёт высокую повторяемость и минимальное отражение вплоть до 26,5 ГГц. Он идеален для модульных анализаторов, коммутационных матриц и высокочастотных испытательных приборов. Подробнее — в ассортименте разъёмов 3,5 мм.

Целостность материалов и сертификация

Выполненный из прецизионно обработанной нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём гарантирует и долговечность, и стабильные контактные характеристики. Полностью соответствует REACH и RoHS, он отвечает самым строгим промышленным и экологическим нормам. Родственные варианты смотрите в категории разъёмов с фланцевым монтажом.

Конструкция монтажа и механические свойства

Схема фланцевого монтажа на 2 отверстия (шаг 10,2 мм) позволяет надёжно устанавливать разъём в компактных ВЧ-панелях и прецизионных модулях. Малые габариты поддерживают плотные компоновки без потери механической надёжности. Дополняющие компактные исполнения ищите в разделе каталог ВЧ-разъёмов.

Парный гнездовой разъём

Сочетайте его с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель
