ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,3 мм

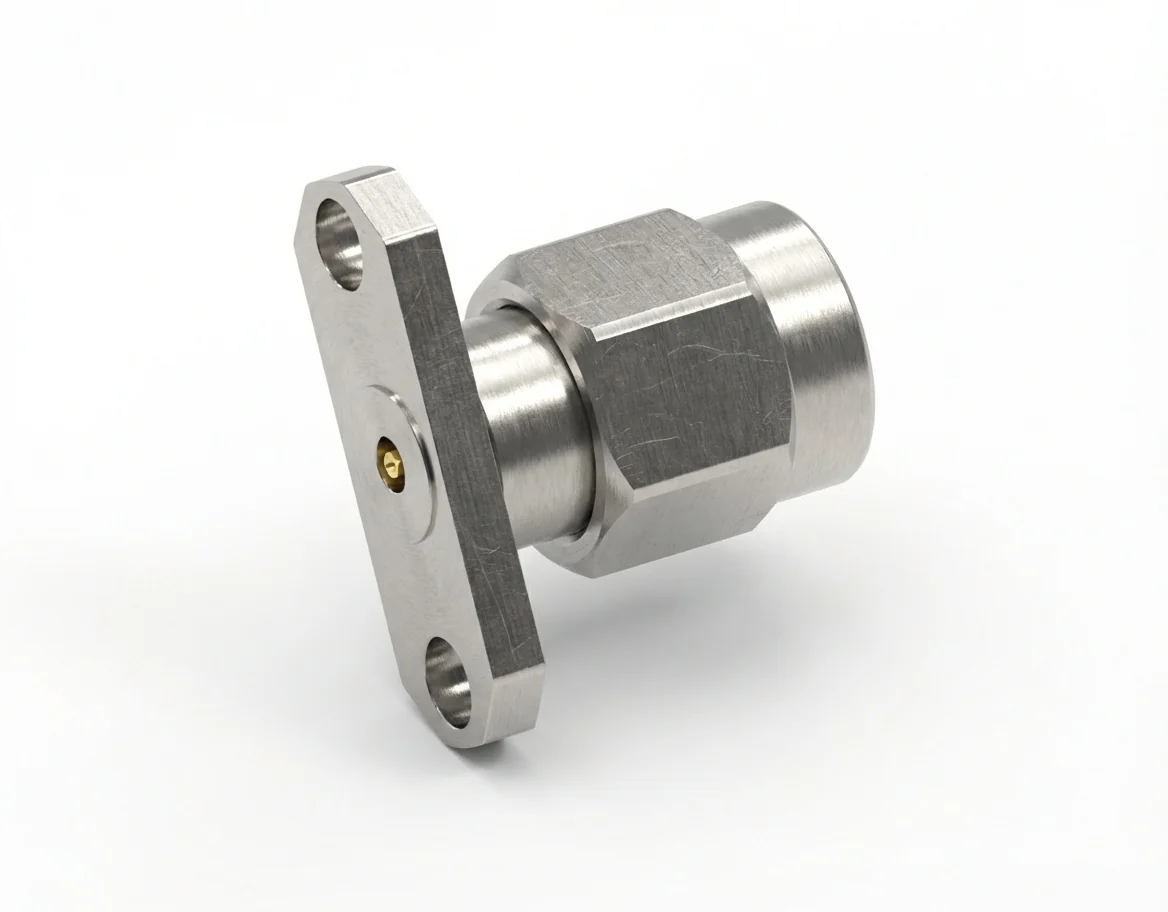

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD20

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,3 мм и расстоянием между отверстиями 12,22 мм сочетает компактность с высокой целостностью сигнала для ВЧ-испытательных портов, анализаторов и широкополосных калибровочных наборов. заменяемая в полевых условиях структура позволяет легко обслуживать изделие без перепайки, сохраняя повторяемые электрические характеристики.

Высокочастотные характеристики и контроль КСВН

Работая при импеданс 50 Ом с КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD20 обеспечивает чистую широкополосную передачу до 26,5 ГГц. Он даёт фазостабильные характеристики для ВЧ-метрологии и испытательных систем. Подробнее — в разделе разъёмов 3,5 мм.

Долговечность, покрытие и соответствие требованиям

Выполненный из пассивированной нержавеющей стали и позолоченной бериллиевой бронзы, разъём даёт превосходную износостойкость и электрическую надёжность. Полностью соответствует REACH и RoHS, он отвечает международным техническим и экологическим нормам. Смотрите родственные варианты разъёмов с фланцевым монтажом.

Механический монтаж и размерная посадка

Посадочное место фланцевого монтажа на 2 отверстия с шагом 12,22 мм позволяет надёжно и виброустойчиво устанавливать разъём в компактных ВЧ-корпусах. Прочная конструкция поддерживает длительную эксплуатацию в высокочастотных средах. Другие прецизионные решения монтажа ищите в нашем каталог ВЧ-разъёмов.

Ответный гнездовой разъём

Используйте его вместе с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель 3.5-KFD20, чтобы получить точную пару по типу сочленения и оптимизированные обратные потери в испытательных и измерительных схемах.
