ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,7 мм, диаметр штыря 0,38 мм

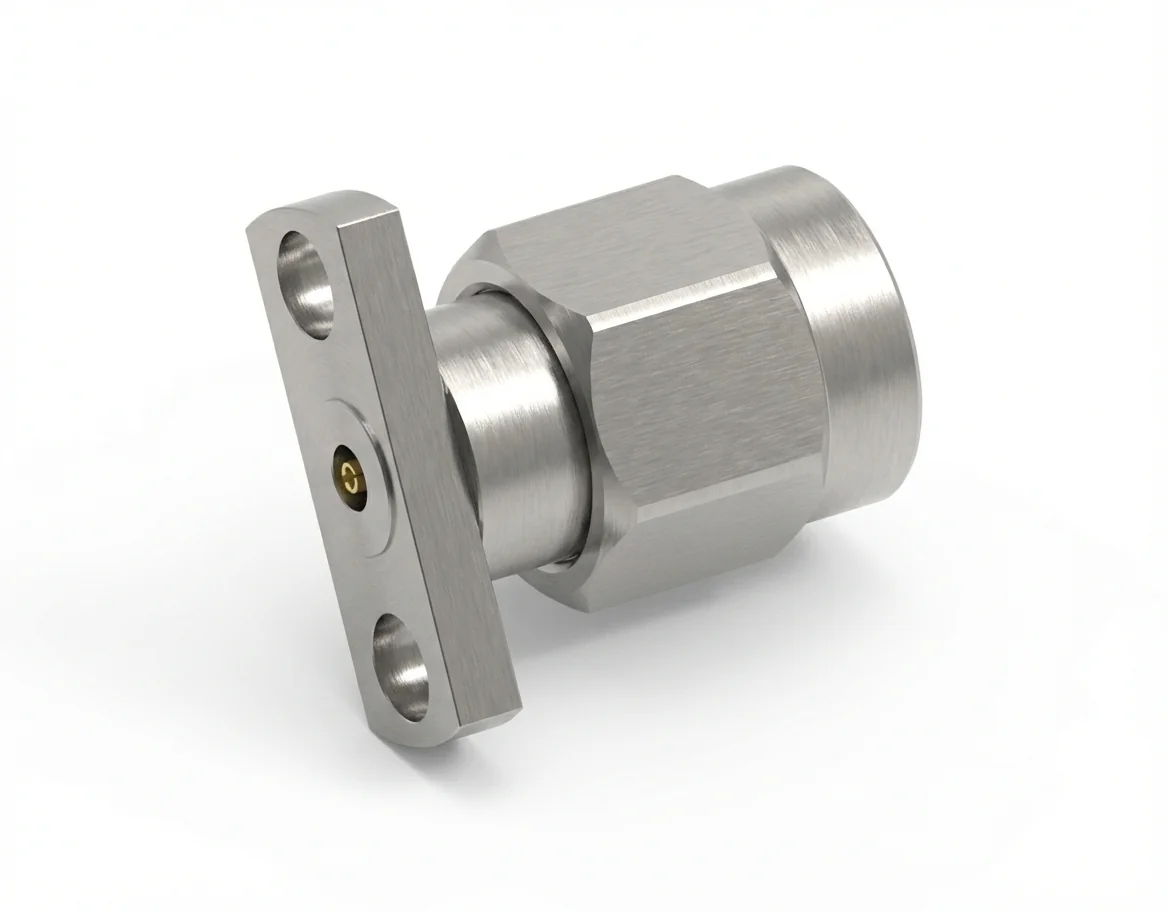

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD33

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,38 мм и расстоянием между отверстиями 12,7 мм разработан для ВЧ-испытательных сборок и модульных калибровочных портов, которым нужны компактный размер и повторяемые характеристики. Его заменяемое в полевых условиях исполнение даёт удобство обслуживания, сохраняя электрическую однородность.

Электрические характеристики и широкополосная стабильность

Обеспечивая импеданс 50 Ом, КСВН ≤ 1,1 и вносимые потери ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD33 гарантирует ровную широкополосную работу от постоянного тока до 26,5 ГГц. Прецизионная геометрия сводит к минимуму отражение и улучшает обратные потери. Похожие модели ищите в нашей категории разъёмов 3,5 мм.

Механическая долговечность и сертификация

Выполненный из пассивированной нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, этот разъём даёт выдающуюся прочность, износостойкость и проводимость. Полностью соответствует REACH и RoHS, он согласуется с мировыми требованиями к качеству. Сопоставимые интерфейсы смотрите в нашей линейке разъёмов с фланцевым монтажом.

Установочные размеры и конструктивная посадка

Посадочное место фланцевого монтажа на 2 отверстия с шагом 12,7 мм обеспечивает лёгкую соосность и надёжное крепление для корпусов анализаторов, ВЧ-панелей и испытательных кожухов. Конструкция повышает механическую точность при сборке на месте. Другие заменяемые в полевых условиях решения смотрите в нашем каталог ВЧ-разъёмов.

Дополняющий гнездовой разъём

Соедините его с <a href="/rf-connectors/3-5mm-female-2-hole-flange-rf-connector-0-38mm-pin-diameter-3
