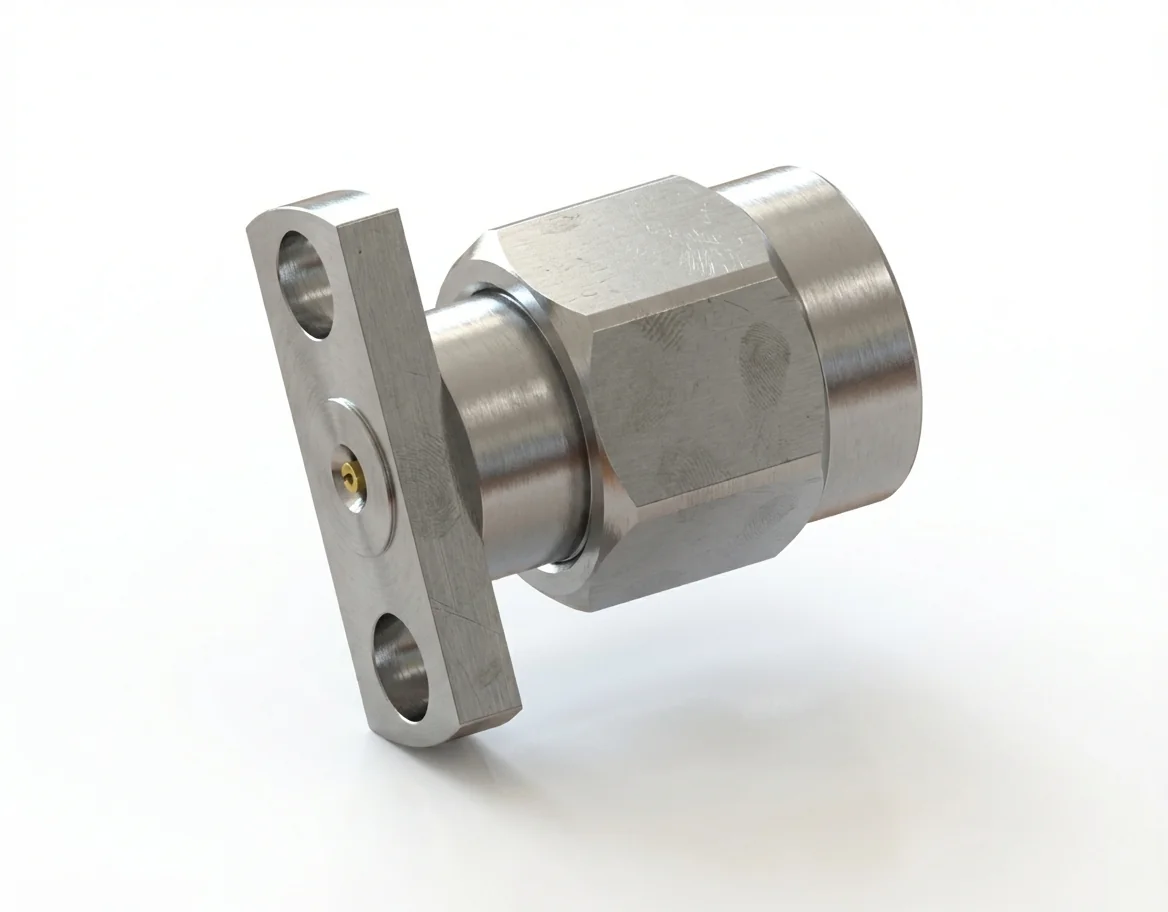

ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,7 мм, диаметр штыря 0,23 мм

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD31

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,23 мм и расстоянием между отверстиями 12,7 мм разработан для высокоточных ВЧ-испытательных схем и широкополосных измерительных систем. заменяемая в полевых условиях конструкция позволяет быстро обслуживать изделие и повторяемо калибровать его без пайки, обеспечивая неизменную электрическую целостность.

Электрическая точность и диапазон частот

С импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ разъём 3.5-JFD31 обеспечивает малые обратные потери и точную передачу сигнала до 26,5 ГГц. Идеален для широкополосных анализаторов и калибровочных приборов. Другие прецизионные интерфейсы смотрите в нашем модельном ряду разъёмов 3,5 мм.

Прочность материалов и соответствие сертификации

Изготовленный из коррозионностойкой нержавеющей стали и оснащённый позолоченными контактами из бериллиевой бронзы, этот разъём даёт и длительный механический ресурс, и низкое переходное сопротивление. Каждое изделие полностью соответствует REACH и RoHS. Похожие исполнения ищите в разделе разъёмов с фланцевым монтажом.

Геометрия монтажа и конструктивное решение

Компоновка с фланцевым монтажом на 2 отверстия и шагом 12,7 мм даёт жёсткое виброустойчивое крепление, идеальное для ВЧ-панелей и модульных приборов. Её геометрия обеспечивает механическую соосность и повторяемость. Другие прецизионные варианты смотрите в нашем каталог ВЧ-разъёмов.

Соответствующая гнездовая модель

Используйте его вместе с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель 3.5-KFD31, чтобы получить оптимальный баланс обратных потерь и неизменные широкополосные калибровочные характеристики.
