ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,23 мм

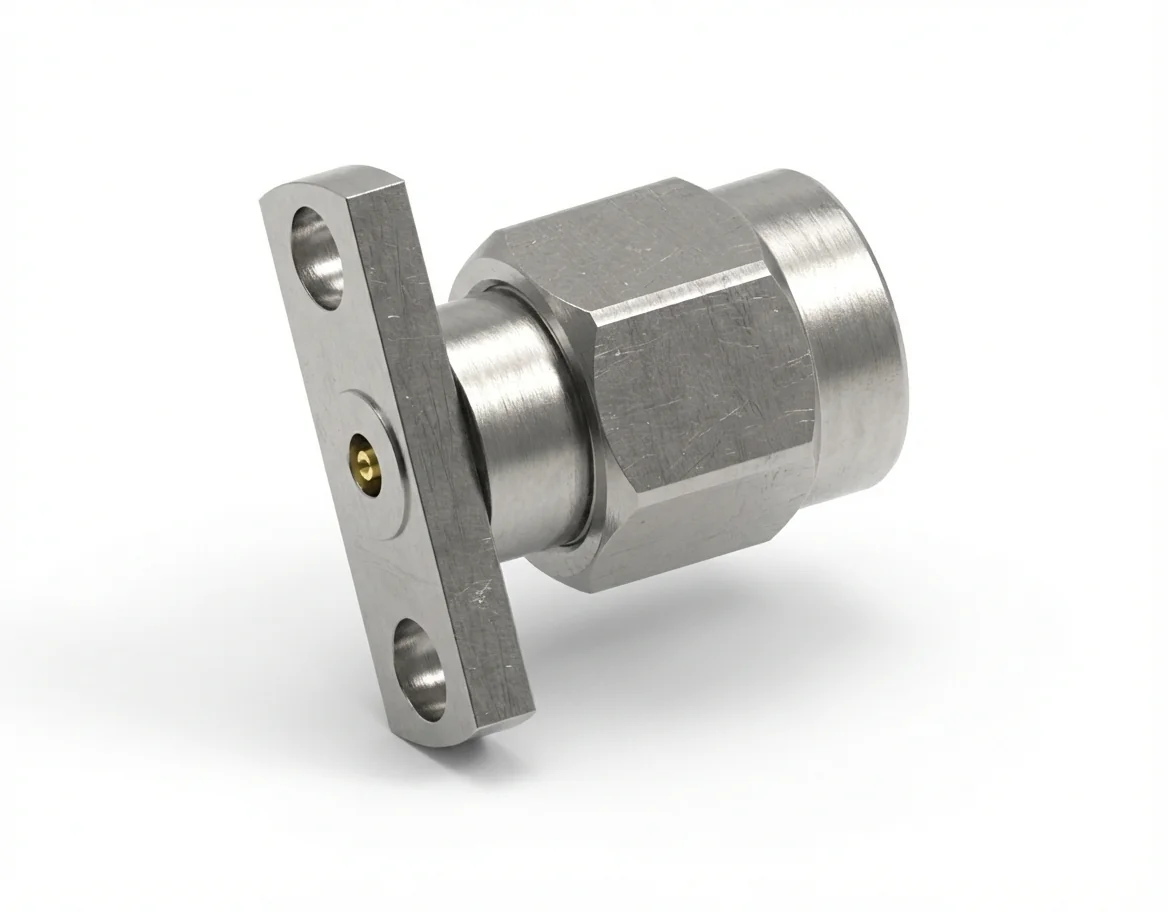

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD25

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,23 мм и расстоянием между отверстиями 10,2 мм — компактный высокочастотный интерфейс для миниатюрных анализаторов, испытательных систем и ВЧ-корпусов, где важны экономия места и надёжность. Его заменяемая в полевых условиях сборка облегчает обслуживание и повторяемость по фазе.

Электрические характеристики и точность измерений

Обеспечивая импеданс 50 Ом, КСВН ≤ 1,1 и вносимые потери ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD25 гарантирует низкое отражение и точное распространение сигнала до 26,5 ГГц. Он идеален для портативных анализаторов и прецизионных СВЧ-схем. Смотрите полную категорию разъёмов 3,5 мм.

Целостность конструкции и международное соответствие

Построенный на коррозионностойкой нержавеющей стали и позолоченными контактами из бериллиевой бронзы, этот разъём даёт и прочность, и электрическую стабильность. Полностью соответствует REACH и RoHS, он подходит для применения в испытательных средах по всему миру. Подробнее — в нашем портфеле разъёмов с фланцевым монтажом.

Компактная интеграция и надёжность монтажа

Компоновка с фланцевым монтажом на 2 отверстия и шагом 10,2 мм позволяет устойчиво монтировать разъём в стеснённых местах и сохраняет высокую механическую целостность даже при вибрации. Похожие низкопрофильные заменяемые в полевых условиях исполнения ищите в разделе каталог ВЧ-разъёмов.

Соответствующий гнездовой разъём

Соедините 3.5-JFD25 с его зеркальной парой ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель 3.5-KFD25, чтобы получить высокоточный фазостабильный интерфейс между испытательными модулями и калибровочными портами.
