ВЧ-разъём 3,5 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,23 мм

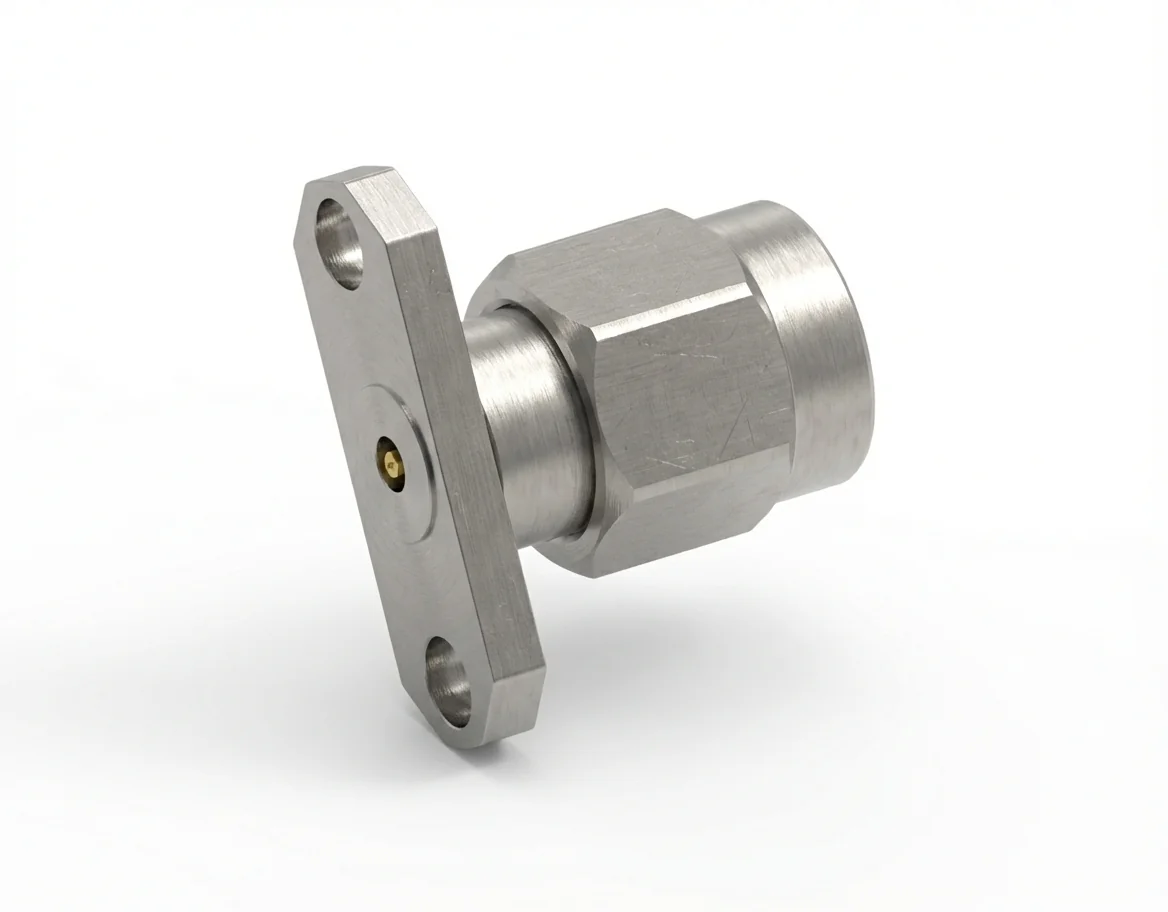

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-JFD19

ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия со штырём 0,23 мм и расстоянием между отверстиями 12,22 мм даёт отличную стабильность компактным высокочастотным ВЧ-приборам и испытательным модулям. заменяемое в полевых условиях исполнение поддерживает эффективное обслуживание разъёма при неизменной электрической целостности.

Электрические параметры и надёжность сигнала

Обладая импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, разъём 3.5-JFD19 достигает малых вносимых потерь и высоких обратных потерь до 26,5 ГГц. Он безупречен для лабораторных анализаторов и широкополосных калибровочных систем. Другие варианты смотрите в ассортименте разъёмов 3,5 мм.

Спецификации материалов и сертификация

Выполненный из коррозионностойкой нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём даёт долговечность и надёжную непрерывность сигнала. Он полностью соответствует REACH и RoHS. Другие модели представлены в разделе разъёмов с фланцевым монтажом.

Механическая компоновка и применение в панели

Схема с фланцевым монтажом на 2 отверстия (шаг 12,22 мм) даёт прочное крепление и точное позиционирование для приборных панелей и модульных сборок. Компактная конструкция поддерживает плотные схемы установки. Похожие заменяемые в полевых условиях интерфейсы ищите в разделе каталог ВЧ-разъёмов.

Дополняющий гнездовой разъём

Соедините 3.5-JFD19 с ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия – модель 3.5-KFD19 для согласованного импеданса и механической устойчивости в широкополосных испытательных конфигурациях.
