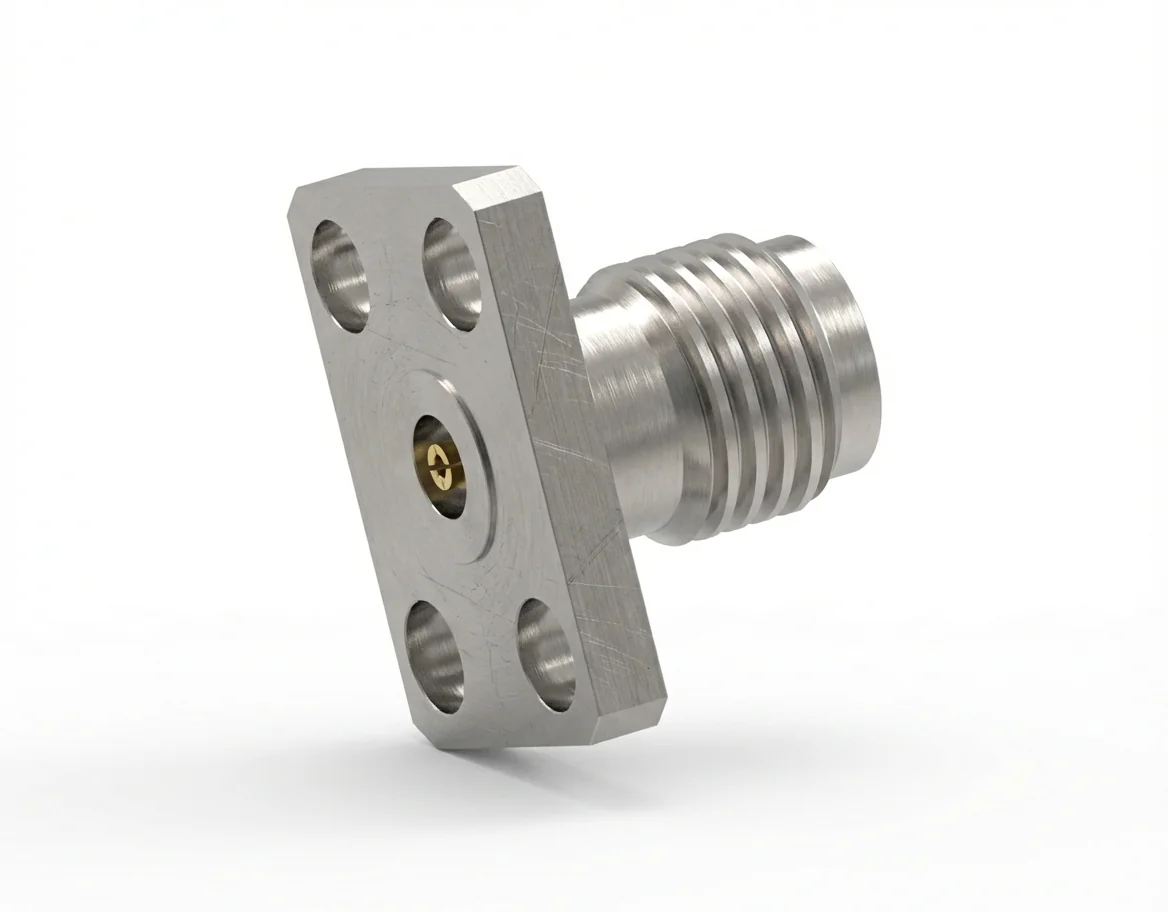

ВЧ-разъём 3,5 мм, гнездо, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,46 мм
Part No.
3.5-KFD16
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request
3.5mmFemaleStraight4 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | 3.5-KFD16 |
|---|---|
| Series | 3.5mm |
| Gender | Female |
| Body Style | Straight |
| Mount Method | 4 Hole Flange |
| Attachment Method | Field Replaceable |
| Termination Type | Field Replaceable |
| Frequency Max | 26.5 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description
ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 3.5-KFD16
ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия со штырём 0,46 мм и расстоянием между отверстиями 5,64 мм рассчитан на компактные высокоточные СВЧ-сборки. Этот заменяемый в полевых условиях разъём сочетает точную соосность с отличной воспроизводимостью до 26,5 ГГц.
Превосходная стабильность импеданса
Рассчитанный на импеданс 50 Ом с КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, фланцевый разъём 3,5 мм (гнездо) гарантирует низкие возвратные потери и минимальное рассогласование в широкой полосе частот.
Механическая целостность & соответствие требованиям
Выполненный из нержавеющей стали и позолоченной бериллиевой бронзы, разъём выдерживает повторные циклы сочленения и соответствует REACH и RoHS.
Интеграция и характеристики
Идеален для испытательной оснастки с фланцевым монтажом на 4 отверстия и анализаторов, которым нужны механическая жёсткость и устойчивое заземление.
Дополняющее штекерное исполнение
Используйте его вместе с ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия – модель 3.5-JFD16. Наши ВЧ-разъёмы 3,5 мм представлены в разделе каталог ВЧ-разъёмов.
