ВЧ-разъём 3,5 мм, гнездо, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,23 мм

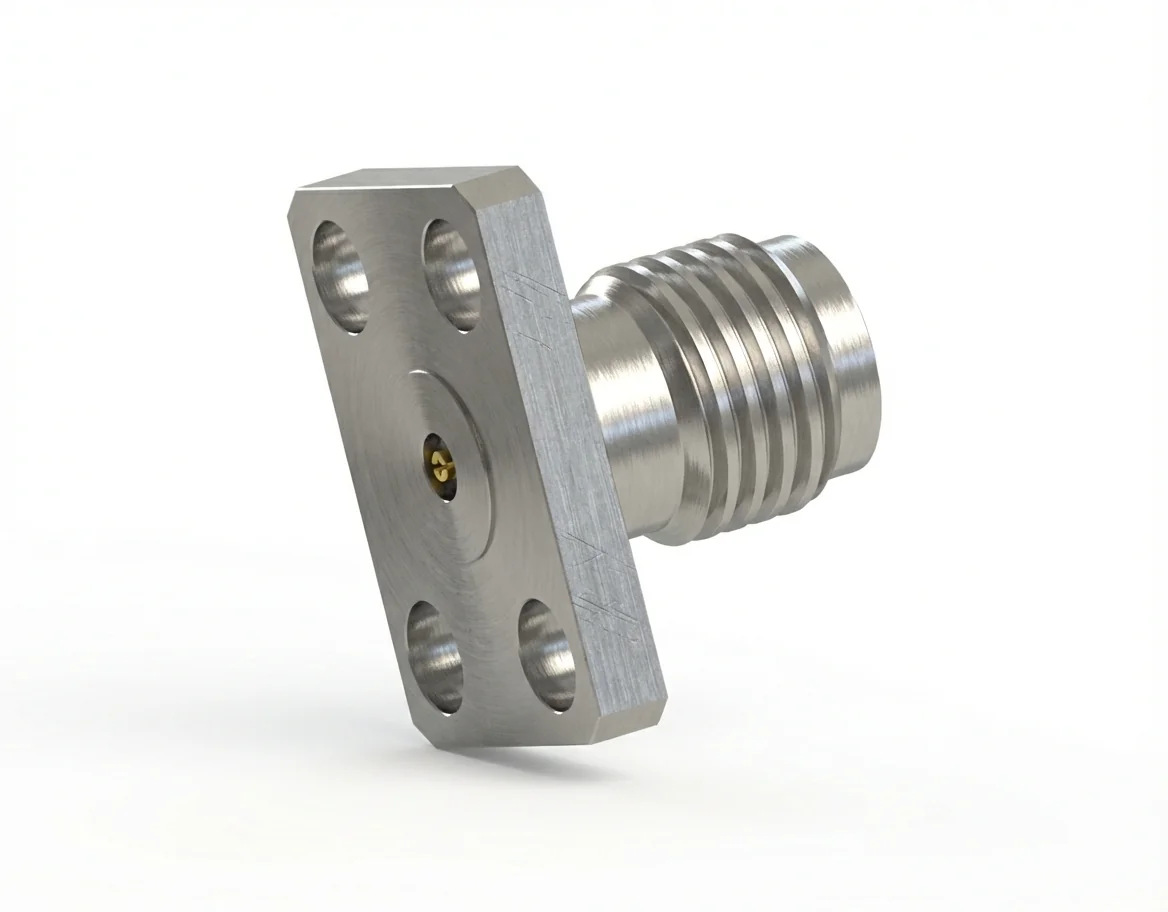

ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 3.5-KFD13

ВЧ-разъём 3,5 мм (гнездо) с фланцем на 4 отверстия со штырём 0,23 мм и расстоянием между отверстиями 5,64 мм рассчитан на компактный монтаж и надёжность сигнала на высоких частотах. Его заменяемый в полевых условиях интерфейс даёт гибкость при обслуживании и при адаптации модульных конструкций.

Электрическое и механическое превосходство

Обладая импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, фланцевый разъём 3,5 мм (гнездо) обеспечивает неизменное согласование импеданса и характеристики с малыми потерями до 26,5 ГГц.

Состав материалов и соответствие требованиям

Выполненный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, он противостоит коррозии и механическому износу и при этом соответствует REACH и RoHS.

Интеграция в прецизионные системы

Идеален для модулей с фланцевым монтажом на 4 отверстия, прецизионных анализаторов и СВЧ-приборов, где важны компактность и высокая устойчивость.

Ответный штекерный разъём

Совместим с ВЧ-разъём 3,5 мм (штекер) с фланцем на 4 отверстия – модель 3.5-JFD13. Посмотрите серию 3,5 мм в нашем разделе каталог ВЧ-разъёмов.
