ВЧ-разъём 3,5 мм, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,46 мм

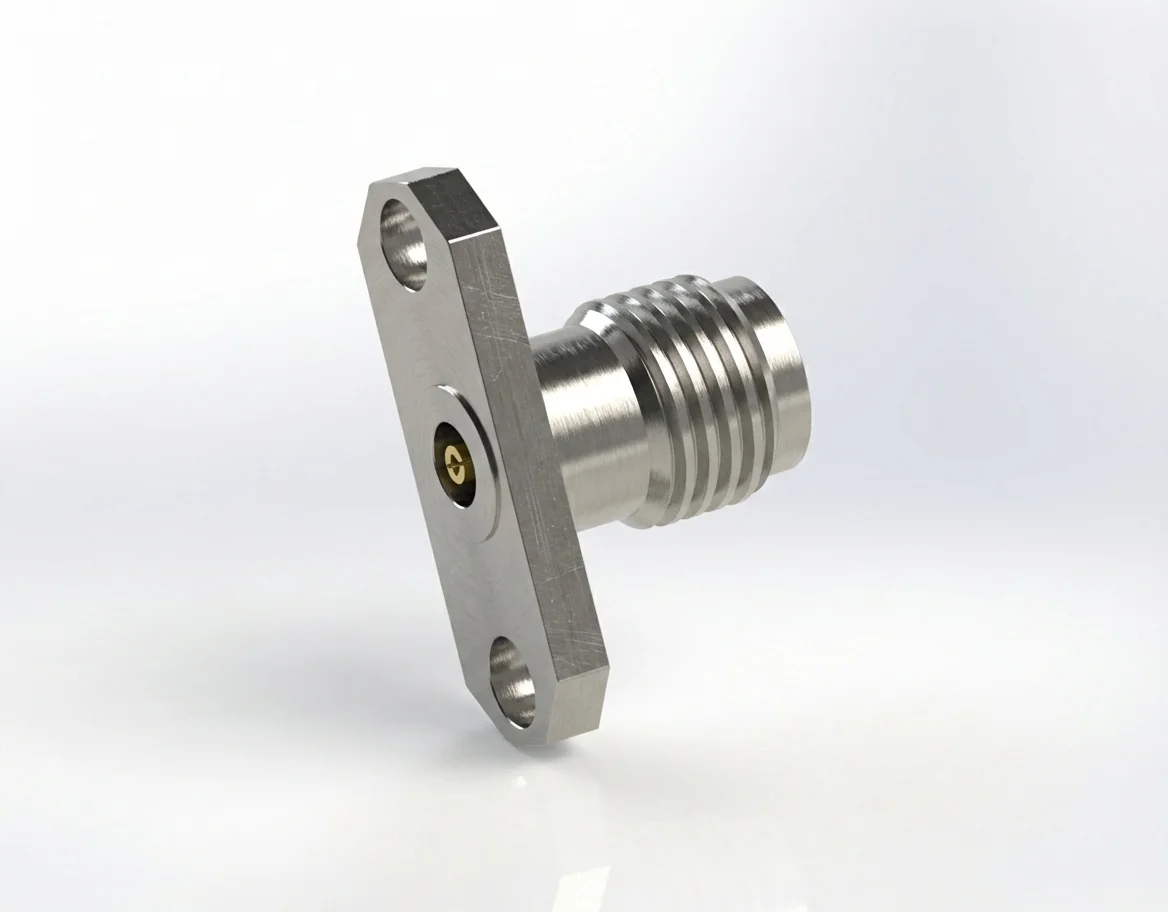

ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-KFD22

ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия со штырём 0,46 мм и расстоянием между отверстиями 12,22 мм обеспечивает долговечную механическую конструкцию и выдающуюся широкополосную точность. Его заменяемый в полевых условиях интерфейс позволяет удобно обслуживать разъём и вместе с тем гарантирует надёжные электрические характеристики до 26,5 ГГц.

Высокоточные ВЧ-характеристики

С импеданс 50 Ом, КСВН ≤ 1,1 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ разъём 3,5 мм (гнездо) сохраняет стабильность фазы и низкое отражение в широкополосных применениях.

Конструкция и надёжность материалов

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, разъём одновременно прочен и полностью соответствует REACH и RoHS.

Компактная интеграция в ВЧ-системы

Идеален для корпусов с фланцевым монтажом на 2 отверстия и модульных испытательных устройств, где точная соосность и воспроизводимость критичны.

Ответный штекерный разъём

Используйте его вместе с ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия – модель 3.5-JFD22. Всю нашу серию разъёмов 3,5 мм можно посмотреть в разделе каталог ВЧ-разъёмов.
