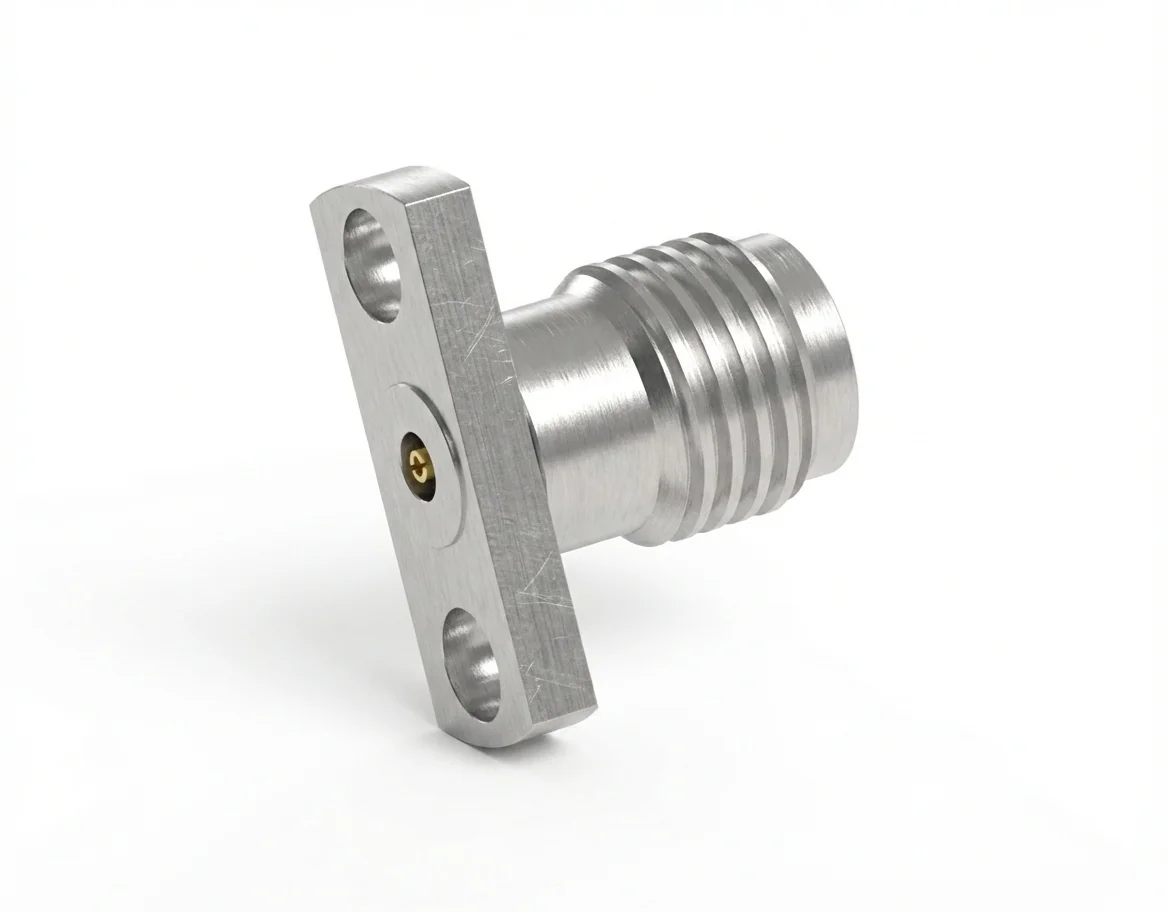

ВЧ-разъём 3,5 мм, гнездо, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,7 мм, диаметр штыря 0,3 мм
Part No.
3.5-KFD32
Also:
1,0 мм, штекер
In Stock
Lead time: 3–5 days (standard) · Custom: on request
3.5mmFemaleStraight2 Hole Flange
Quantity
Download Datasheet (PDF)
Electrical & Mechanical Specifications
| Part Number | 3.5-KFD32 |
|---|---|
| Series | 3.5mm |
| Gender | Female |
| Body Style | Straight |
| Mount Method | 2 Hole Flange |
| Attachment Method | Field Replaceable |
| Termination Type | Field Replaceable |
| Frequency Max | 26.5 GHz |
| Impedance | 50 Ω |
| Max Operating Temperature | +165°C |
| Connector 1 | 1,0 мм, штекер |
| Connector 2 | 1,0 мм, штекер |
Product Description
ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 3.5-KFD32
ВЧ-разъём 3,5 мм (гнездо) с фланцем на 2 отверстия со штырём 0,30 мм и расстоянием между отверстиями 12,7 мм обеспечивает точную соосность и стабильные характеристики до 26,5 ГГц. Его заменяемое в полевых условиях исполнение позволяет быстро менять разъём, сохраняя при этом ВЧ-воспроизводимость.
Точный электрический отклик
Работая при импеданс 50 Ом, КСВН ≤ 1,1 и вносимых потерях ≤ 0,06 √F(ГГц) дБ, разъём 3,5 мм (гнездо) обеспечивает передачу сигнала с малыми потерями и стабильной фазой.
Целостность материалов и соответствие требованиям
Выполненный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, этот разъём обладает высокой износостойкостью и полным соответствие REACH и RoHS.
Прецизионная ВЧ-интеграция
Идеален для схем с фланцевым монтажом на 2 отверстия в компактных калибровочных и испытательных системах, которым нужна механическая воспроизводимость.
Ответный штекерный разъём
Используйте его вместе с ВЧ-разъём 3,5 мм (штекер) с фланцем на 2 отверстия – модель 3.5-JFD32. Всю серию ВЧ-разъёмов 3,5 мм можно посмотреть в нашем разделе каталог ВЧ-разъёмов.
