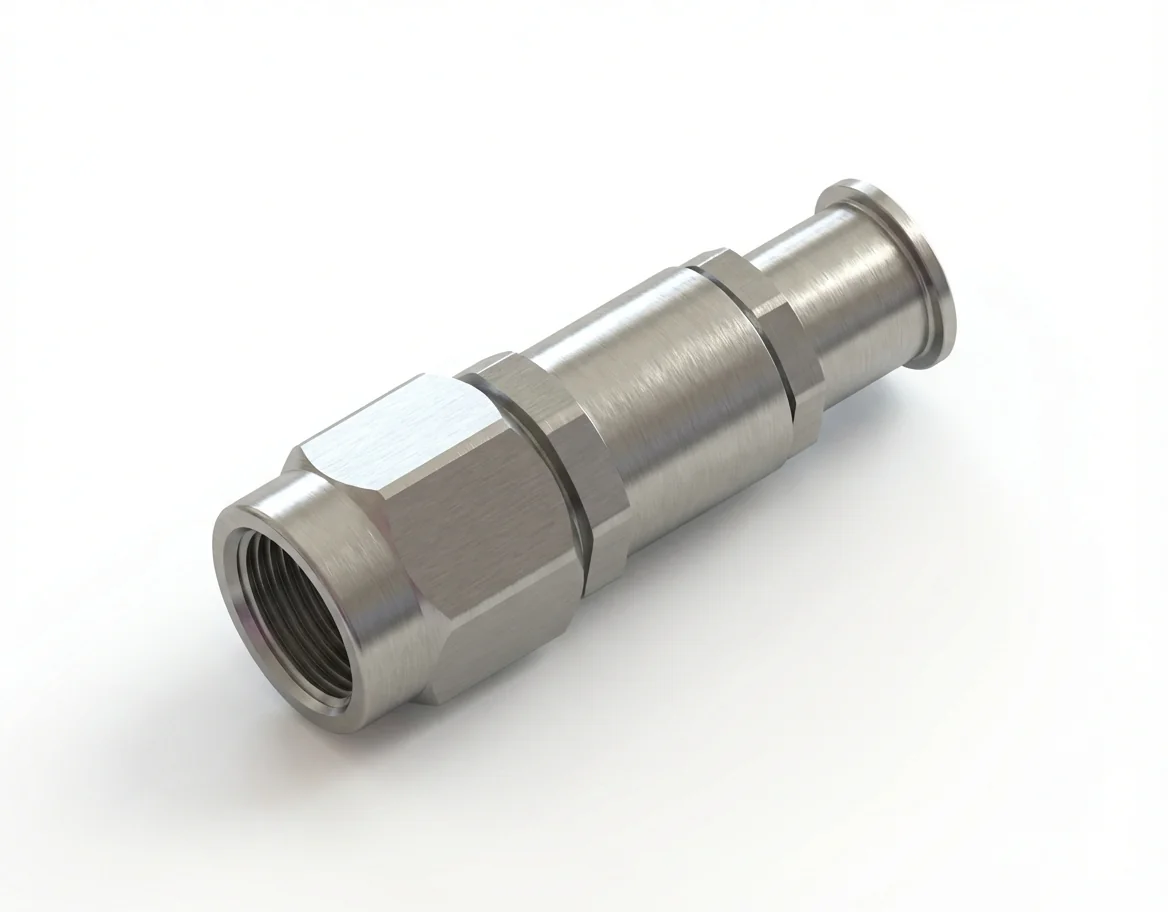

ВЧ-разъём 2,92 мм, штекер, прямой — для коаксиального кабеля CFS360

Прямой ВЧ-разъём 2,92 мм (штекер) для кабеля CFS360 — модель 2.92-JCFS360-4

прямой ВЧ-разъём 2,92 мм (штекер) для кабельного монтажа, модель 2.92-JCFS360-4, прецизионно обработан ради характеристик со сверхмалыми потерями в паре с деталью, которую представляет фазостабильный коаксиальный кабель CFS360. Работая от постоянного тока до 40 ГГц при импеданс 50 Ом, КСВН ≤ 1,17 и вносимые потери ≤ 0,06 √f дБ, он обеспечивает стабильную амплитудную и фазовую характеристику в широкополосных испытательных и измерительных системах. Родственные решения предлагает семейство разъёмов 2,92 мм.

Высокочастотная стабильность и прецизионные характеристики

Разъём 2.92-JCFS360-4 даёт отличную однородность импеданса и малое отражение на широкополосных частотах, поддерживая надёжное отслеживание фазы и неизменное затухание в схемах метрологического класса. Его высокоточный интерфейс обеспечивает стабильное поведение S-параметров при многократных подключениях и изменениях внешних условий.

Прочные материалы и надёжный электрический контакт

Собранный из пассивированной нержавеющей стали с позолоченным центральным контактом из бериллиевой бронзы, 2.92-JCFS360-4 даёт механическую прочность, малое переходное сопротивление и отличную защиту от коррозии. Жёсткие механические допуски обеспечивают повторяемый контроль импеданса и минимальное отклонение обратных потерь. Другие высокоточные межсоединения представлены в нашей подборке, которую образуют ВЧ-разъёмы.

Конструкция заделки и структурная целостность

Паяная заделка для кабельного монтажа даёт надёжное механическое удержание внешнего проводника и диэлектрика, сохраняя стабильность фазы и малые вносимые потери при механической или тепловой нагрузке. Родственные варианты заделки предлагают разъёмы для кабельного монтажа.

Оптимальная интеграция с коаксиальным кабелем CFS360

В паре с деталью коаксиальный кабель CFS360 со сверхмалыми потерями и стабильной фазой разъём 2.92-JCFS360-4 даёт высокую точность измерений, повторяемость фазы и малое отражение — благодаря чему он становится предпочтительным выбором для метрологических сборок и широкополосных калибровочных систем.
