ВЧ-разъём 2,92 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,51 мм

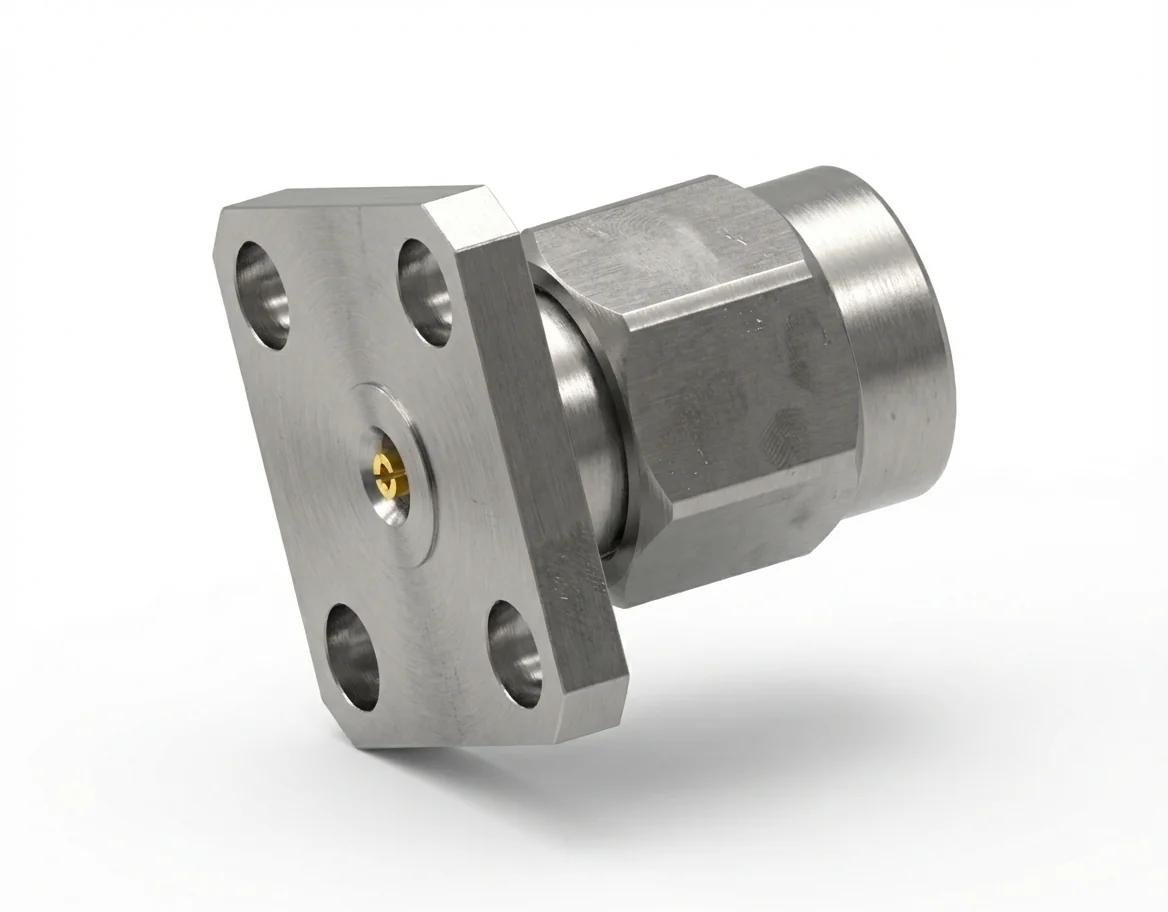

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.92-JFD5

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия со штырём 0,51 мм и расстоянием между отверстиями 8,64 мм рассчитан на тяжёлые ВЧ-задачи, которым до 40 ГГц нужны предельная устойчивость и точность. Этот заменяемый в полевых условиях разъём даёт долговечное соединение с малыми потерями для лаборатории и производства.

Электрическая и механическая стабильность

Имея КСВН ≤ 1,15 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия обеспечивает надёжную непрерывность сигнала и отличные обратные потери.

Выбор материалов и сертификация

фланцевый разъём 2,92 мм (штекер) оснащён корпусом из нержавеющей стали и позолоченными контактами из бериллиевой бронзы, он полностью соответствует REACH и RoHS, что отвечает мировым производственным стандартам.

Где применяется

Идеален для высокочастотных испытательных стоек и таких изделий, как ВЧ-модули с фланцевым монтажом на 4 отверстия, в широкополосных и СВЧ-применениях.

Зеркальный гнездовой разъём

Используйте его вместе с деталью ВЧ-разъём 2,92 мм (гнездо) с фланцем на 4 отверстия — модель 2.92-KFD5. Вся линейка ВЧ-разъёмов 2,92 мм собрана в нашем разделе каталог ВЧ-разъёмов.
