ВЧ-разъём 2,92 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,3 мм

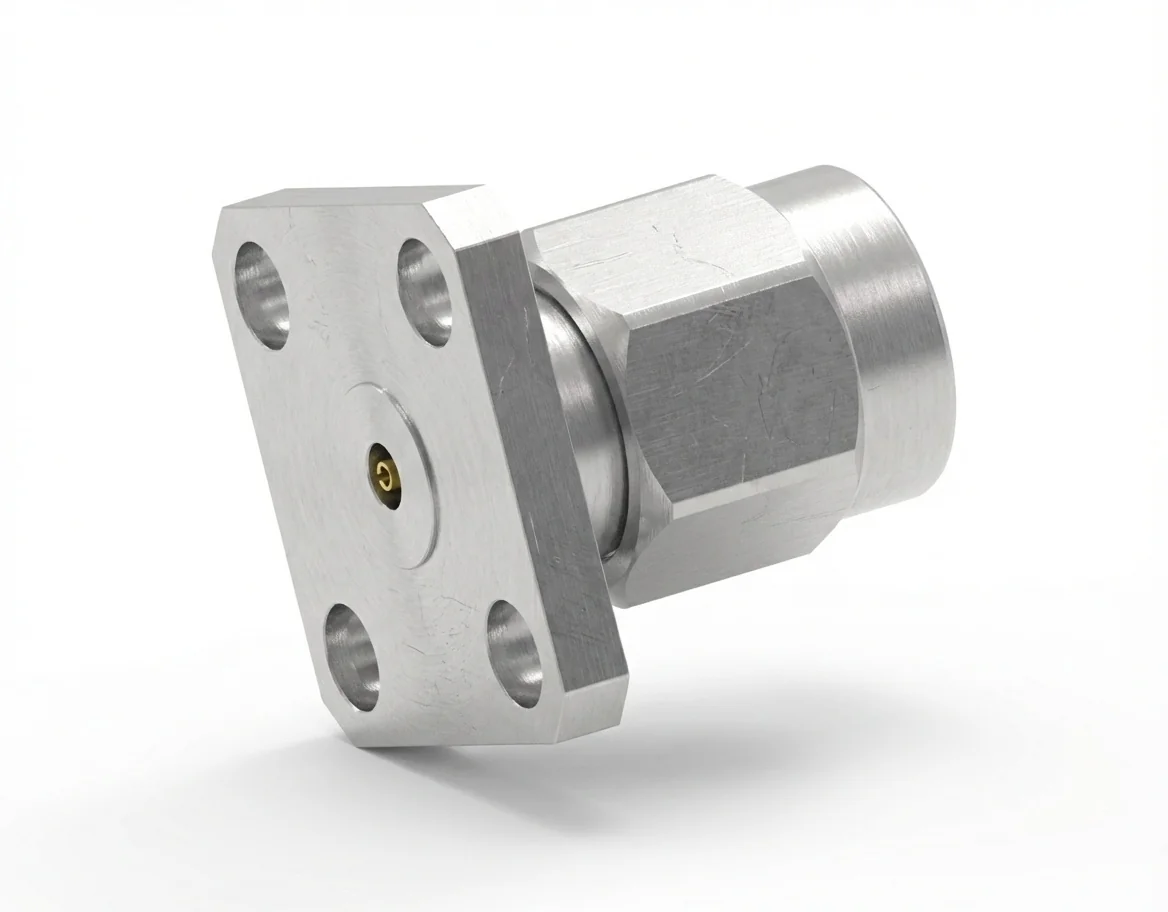

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.92-JFD2

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия со штырём 0,30 мм и расстоянием между отверстиями 8,64 мм даёт стабильную механическую прочность и широкополосную точность до 40 ГГц. Этот заменяемый в полевых условиях разъём удерживает малопотерьную передачу в плотно скомпонованных испытательных системах.

Характеристики и электрическая стабильность

Обеспечивая КСВН ≤ 1,15 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия гарантирует устойчивый импеданс и линейность фазы в широкополосных сетях.

Качество материалов и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,92 мм (штекер) сертифицирован по REACH и RoHS, что даёт устойчивые и надёжные характеристики.

Применения в модульных сборках

Идеален для микроволновых испытательных оснасток и таких изделий, как ВЧ-модули с фланцевым монтажом на 4 отверстия, которым нужны долговечные и повторяемые интерфейсы.

Ответная гнездовая часть

Совместим с деталью ВЧ-разъём 2,92 мм (гнездо) с фланцем на 4 отверстия — модель 2.92-KFD2. Вся серия 2,92 мм собрана в нашем разделе каталог ВЧ-разъёмов.
