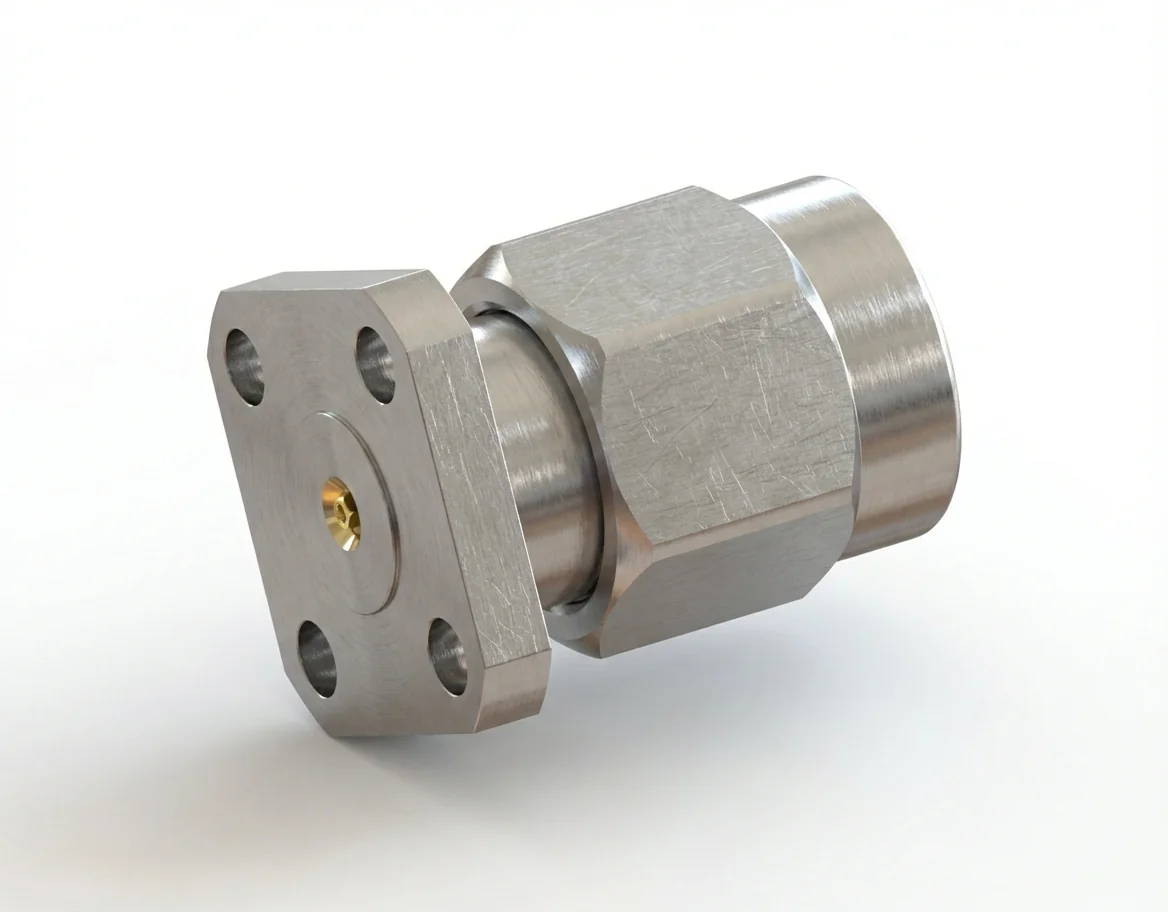

ВЧ-разъём 2,92 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,23 мм

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.92-JFD6

ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия со штырём 0,23 мм и расстоянием между отверстиями 6,35 мм даёт сверхкомпактную точность широкополосным испытательным системам до 40 ГГц. Рассчитанный на импеданс 50 Ом, этот заменяемый в полевых условиях разъём обеспечивает минимальное отражение сигнала и устойчивые электрические характеристики в стеснённых компоновках.

Компактная конструкция для высокочастотной точности

Имея КСВН ≤ 1,15 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,92 мм (штекер) с фланцем на 4 отверстия гарантирует неизменную фазовую характеристику. Штырь 0,23 мм подходит для задач с тонкой юстировкой, где решающей становится устойчивость на СВЧ.

Целостность материалов и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,92 мм (штекер) полностью соответствует REACH и RoHS, что отвечает мировым экологическим нормам.

Основные применения

Разработан для прецизионной измерительной техники и таких изделий, как ВЧ-модули с фланцевым монтажом на 4 отверстия, где требуются компактность и повторяемость.

Зеркальный гнездовой разъём

Составьте пару с деталью ВЧ-разъём 2,92 мм (гнездо) с фланцем на 4 отверстия — модель 2.92-KFD6. Наша серия ВЧ-разъёмов 2,92 мм представлена в разделе каталог ВЧ-разъёмов.
