ВЧ-разъём 2,92 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,3 мм

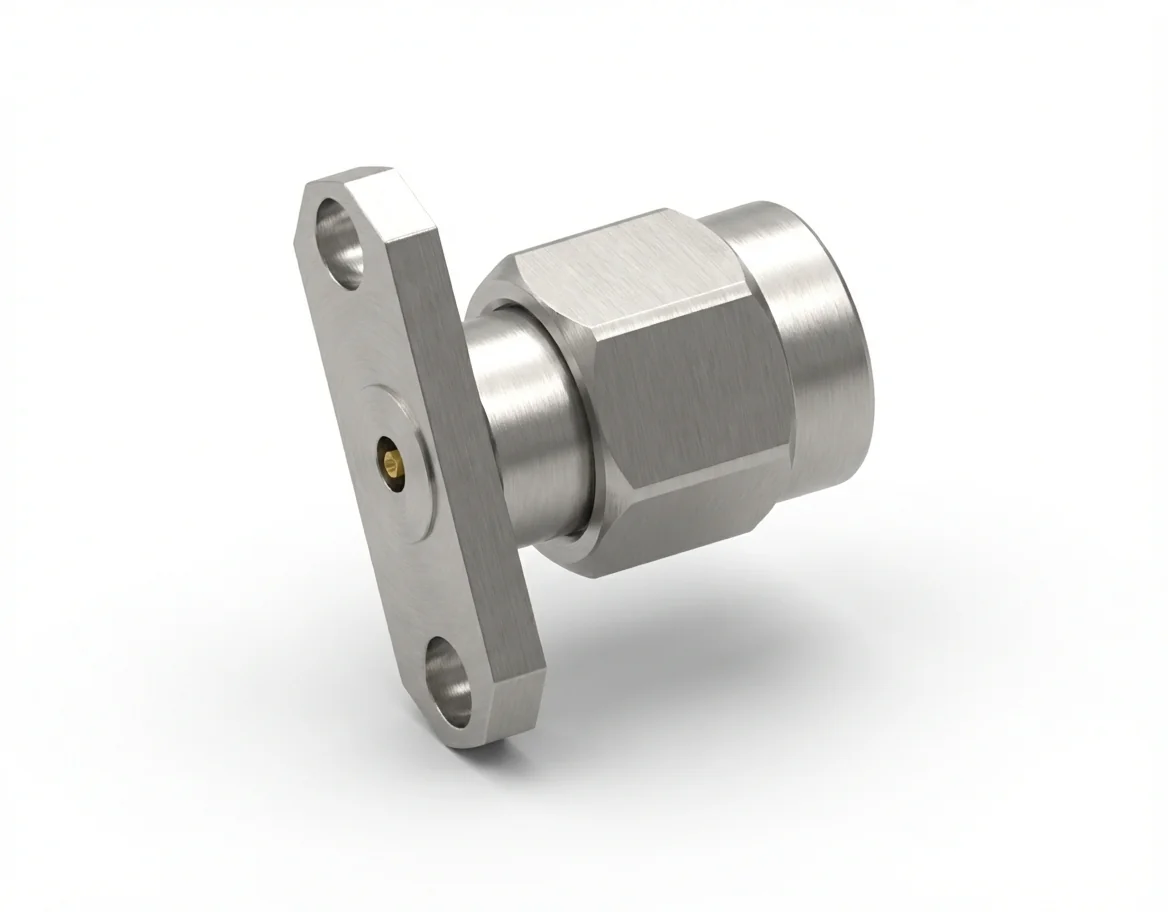

ВЧ-разъём 2,92 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.92-JFD17

ВЧ-разъём 2,92 мм (штекер) с фланцем на 2 отверстия со штырём 0,30 мм и расстоянием между отверстиями 12,22 мм рассчитан на плотную интеграцию в компактных ВЧ-корпусах. Этот заменяемый в полевых условиях разъём даёт точные широкополосные характеристики до 40 ГГц и неизменную фазовую стабильность.

Электрическая стабильность и малые потери

Рассчитанный на КСВН ≤ 1,15 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,92 мм (штекер) с фланцем на 2 отверстия обеспечивает отличное согласование импеданса и малые обратные потери при повторных измерениях.

Целостность материалов и соответствие

Построенный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,92 мм (штекер) полностью сертифицирован по REACH и RoHS.

Типичные применения

Широко применяется в прецизионных испытаниях и в таких изделиях, как ВЧ-модули с фланцевым монтажом на 2 отверстия, где решающими становятся надёжное сочленение и компактная конструкция.

Гнездовое исполнение

Используйте его вместе с деталью ВЧ-разъём 2,92 мм (гнездо) с фланцем на 2 отверстия — модель 2.92-KFD17. Познакомьтесь с нашей серия ВЧ-разъёмов 2,92 мм в разделе каталог ВЧ-разъёмов.
