ВЧ-разъём 2,4 мм, штекер, прямой — для коаксиального кабеля CFT360

Прямой ВЧ-разъём 2,4 мм (штекер) — кабельный монтаж, модель 2.4-JCFT360-1

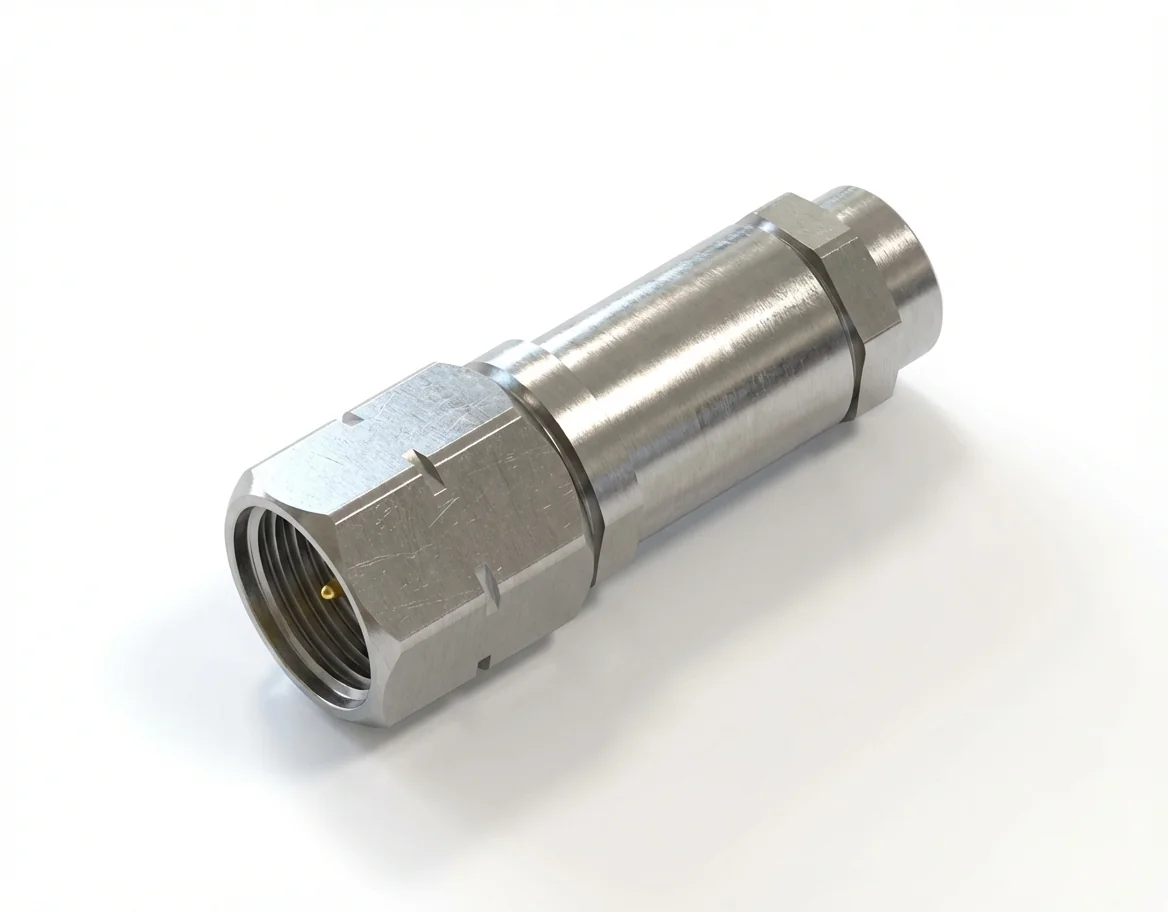

прямой ВЧ-разъём 2,4 мм (штекер) для кабельного монтажа, модель 2.4-JCFT360-1, создан для применений, где нужны малопотерьные СВЧ- и миллиметровые системы и где применяется малопотерьный фазостабильный коаксиальный кабель CFT360. Он работает от постоянного тока до 50 ГГц при импеданс 50 Ом, КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √f дБ, обеспечивая точный переход импеданса и широкополосную целостность сигнала в требовательных производственных и полевых испытаниях. Подходящие интерфейсы смотрите в полном разделе семейство разъёмов 2,4 мм.

Электрическая точность и широкополосная стабильность

разъём 2.4-JCFT360-1 даёт превосходную однородность импеданса и малое отражение во всём диапазоне частот DC–50 ГГц. Его прецизионный интерфейс 2,4 мм поддерживает стабильную фазовую характеристику и отличный контроль обратных потерь, что обеспечивает точную передачу данных и достоверность измерений там, где работают векторные анализаторы цепей, калибровочные наборы и телеметрические системы.

Механическая конструкция и надёжность интерфейса

Разъём получил корпус из пассивированной нержавеющей стали и позолоченным центральным контактом из бериллиевой бронзы; благодаря этому 2.4-JCFT360-1 даёт малое переходное сопротивление и долгий срок службы при частых циклах сочленения. Прочная механика гарантирует повторяемые электрические характеристики и стабильные вносимые потери в высокочастотных испытаниях с большим числом циклов. Другие высокоэффективные межсоединения смотрите в разделе ВЧ-разъёмы.

Конструкция заделки и интеграция кабеля

паяное исполнение для кабельного монтажа поддерживает разгрузку натяжения и точную центровку диэлектрика; оно обеспечивает надёжное электрическое соединение и сохраняет стабильность фазы при работе с кабелем и при вибрации. Другие прецизионные варианты заделки собраны в разделе разъёмы для кабельного монтажа.

Оптимальная пара и измерительные применения

Когда его дополняет малопотерьный фазостабильный коаксиальный кабель CFT360, разъём 2.4-JCFT360-1 даёт неизменные широкополосные характеристики, малые вносимые потери и исключительную повторяемость для сред, где ведутся векторный анализ цепей, калибровка и СВЧ-телеметрия.

Соответствующее гнездовое исполнение — парная деталь:

Прямой ВЧ-разъём 2,4 мм (гнездо) — для коаксиального кабеля CFT360, модель 2.4-KCFT360-1
.
