ВЧ-разъём 2,4 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,51 мм

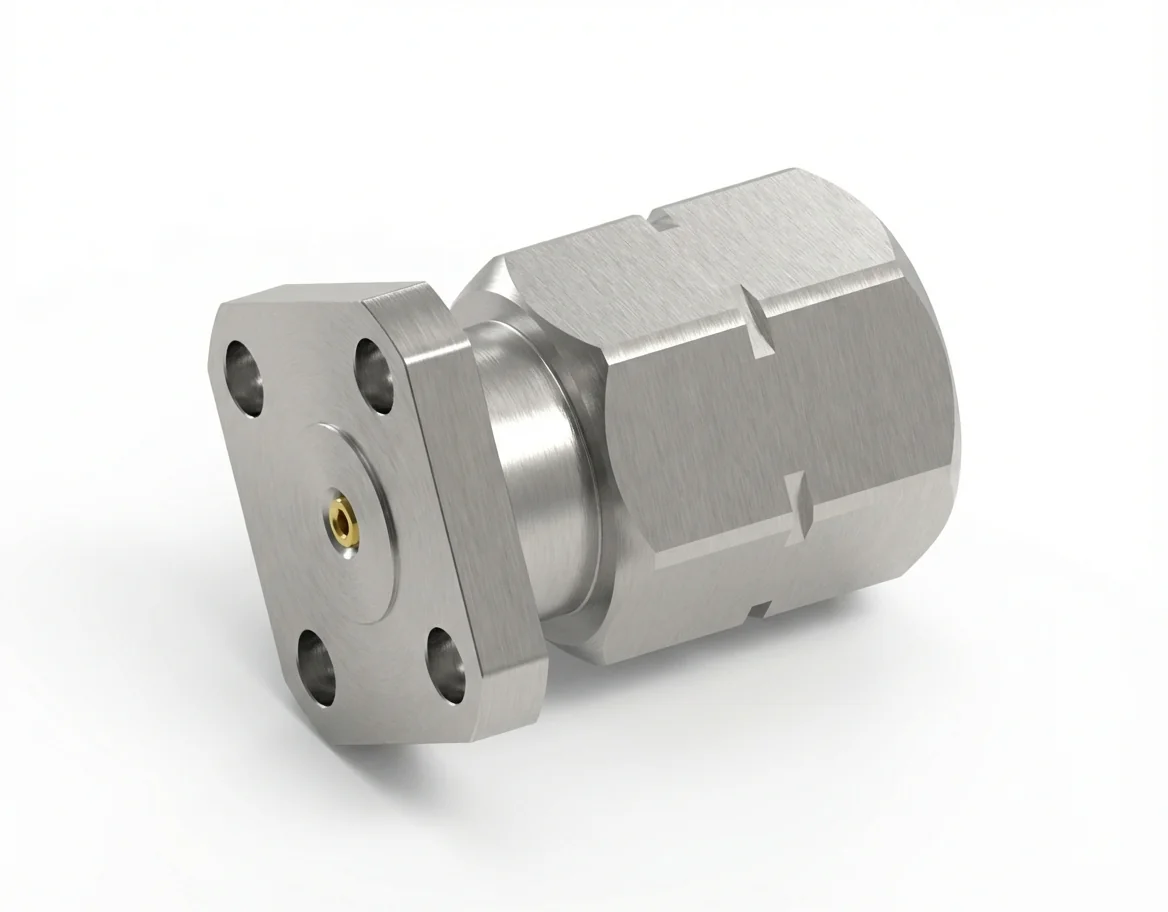

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.4-JFD10

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия со штырём 0,51 мм и расстоянием между отверстиями 6,35 мм построен для тяжелонагруженных измерительных систем большой мощности. Имея импеданс 50 Ом и работу до 50 ГГц, этот заменяемый в полевых условиях ВЧ-разъём даёт повторяемые малопотерьные соединения ради долговременной надёжности испытаний.

Электрическая стабильность при высокой мощности

С КСВН ≤ 1,2 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия обеспечивает равномерный контроль импеданса даже при многократной нагрузке сочленения. Штырь 0,51 мм повышает механическую прочность для непрерывной работы испытательного стенда.

Целостность материалов и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт превосходную проводимость и защиту от коррозии. Он полностью сертифицирован по REACH и RoHS и надёжно работает в диапазоне от −55 °C до +165 °C.

Применения и системная интеграция

Идеальная для широкополосных испытательных станций, устройств распределения сигналов и СВЧ-сетевых модулей, его четырёхотверстная конструкция совместима с ВЧ-разъёмы с фланцевым монтажом на 4 отверстия, что даёт повторяемую соосность и контроль момента затяжки.

Совместимая модель и адаптация

2.4-JFD10 рассчитан на сочленение с равнозначным гнездовым разъёмом — это ВЧ-разъём 2,4 мм (гнездо) с фланцем на 4 отверстия — модель 2.4-KFD10. Изготовленные под заказ ВЧ-разъёмы 2,4 мм и прецизионные фланцевые решения ищите в разделе каталог ВЧ-разъёмов.
