ВЧ-разъём 2,4 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,46 мм

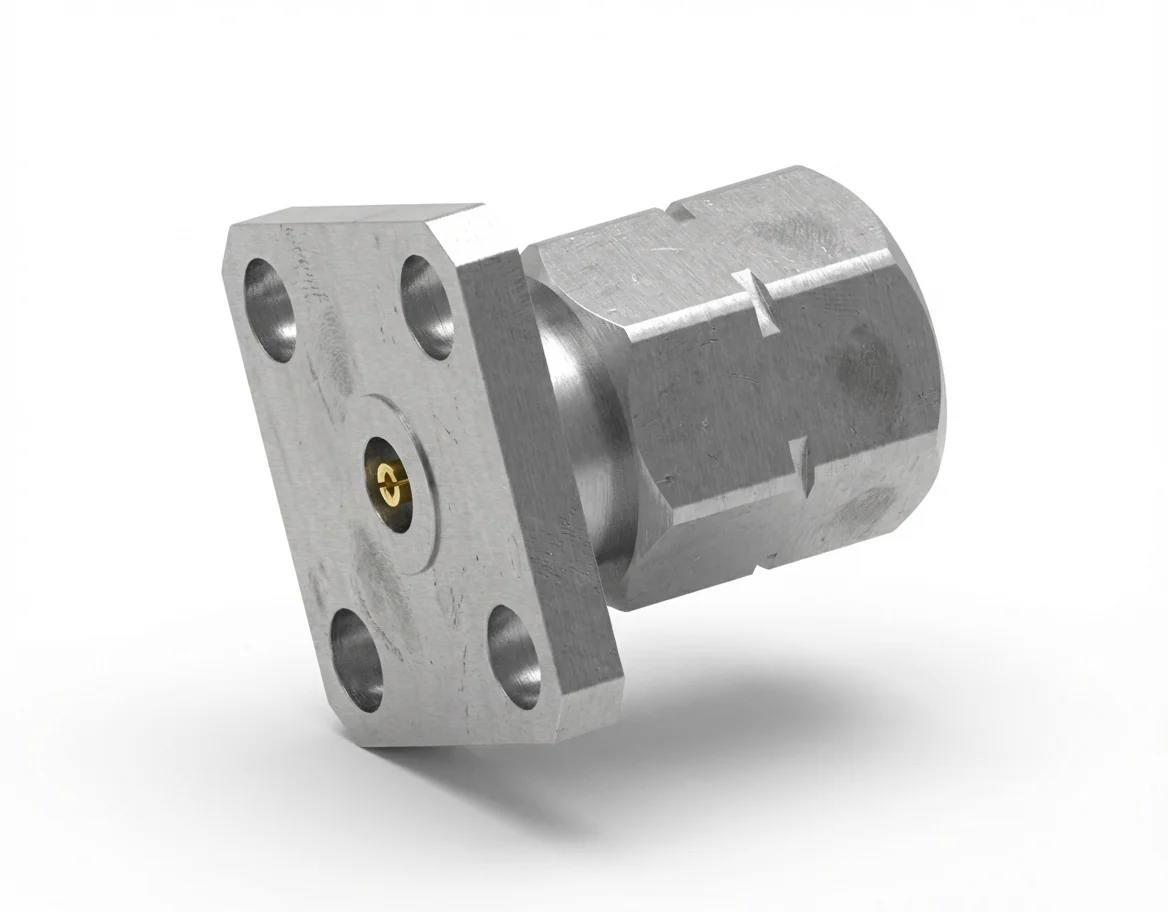

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.4-JFD4

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия со штырём 0,46 мм и расстоянием между отверстиями 8,64 мм даёт устойчивость при высокой мощности для широкополосных испытаний. Спроектированный для систем 50 Ом до 50 ГГц, этот заменяемый в полевых условиях разъём предлагает исключительный контроль возвратных потерь и стабильность фазы.

Превосходная передача сигнала

С КСВН ≤ 1,2 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия обеспечивает малопотерьную работу с неизменным согласованием импеданса. Штырь 0,46 мм даёт увеличенную площадь контакта ради повторяемых соединений под нагрузкой.

Качество материалов и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) сочетает механическую прочность с высокой электрической проводимостью. Он работает от −55 °C до +165 °C и полностью соответствует REACH и RoHS ради экологической безопасности.

Применения и интеграция

Разъём идеален для прецизионных испытаний усилителей, оценки радиолокационных сигналов и интерфейсов метрологических приборов. Его фланцевая конструкция подходит к стандартным ВЧ-разъёмы с фланцевым монтажом на 4 отверстия, обеспечивая плотное механическое сопряжение и стабильность момента затяжки.

Ответный интерфейс и адаптация

2.4-JFD4 рассчитан на сочленение с соответствующим гнездовым исполнением — это ВЧ-разъём 2,4 мм (гнездо) с фланцем на 4 отверстия — модель 2.4-KFD4. Особые исполнения доступны через программу ВЧ-разъём 2,4 мм компании Mechanc и каталог ВЧ-разъёмов.
