ВЧ-разъём 2,4 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 5,64 мм, диаметр штыря 0,3 мм

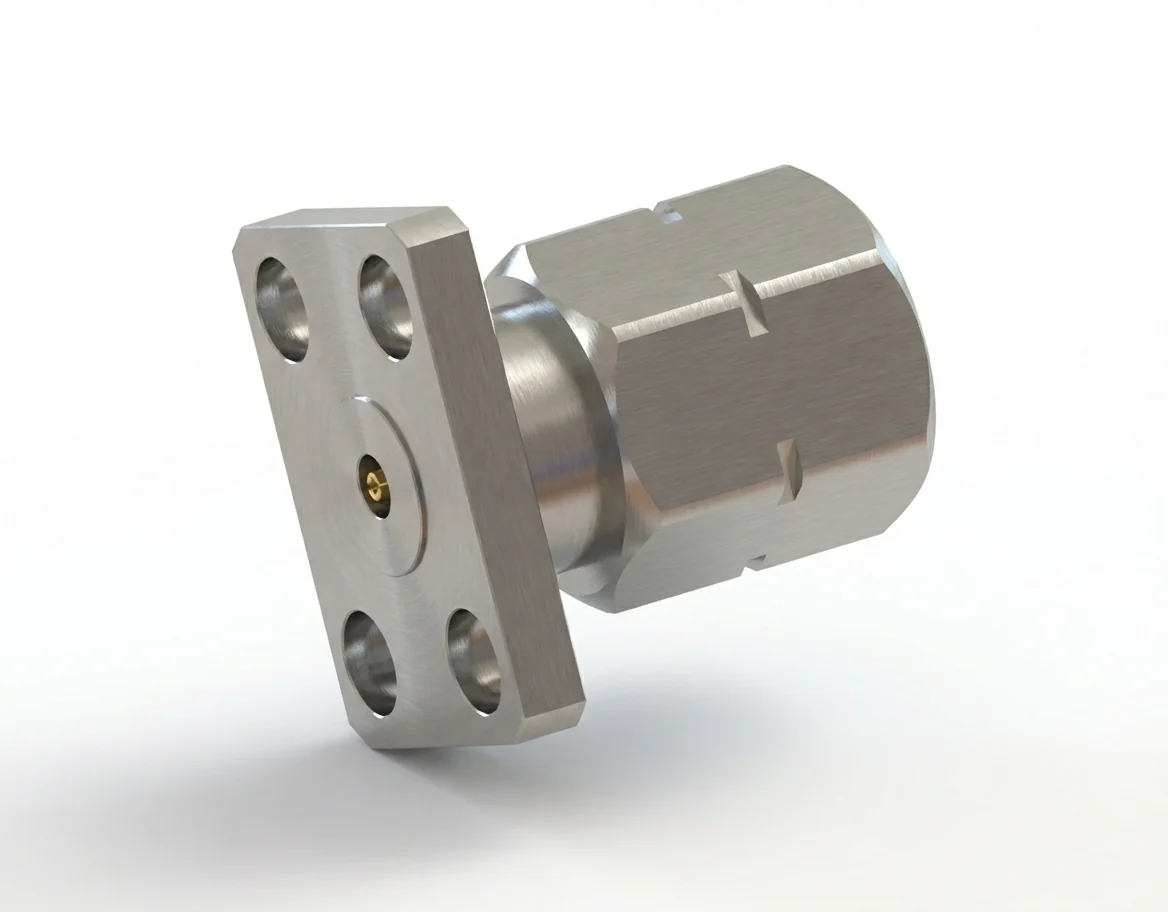

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.4-JFD12

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия со штырём 0,30 мм и расстоянием между отверстиями 5,64 мм идеален для широкополосных испытаний сигналов и модульных сборочных систем. Рассчитанный на 50 Ом до 50 ГГц, этот заменяемый в полевых условиях разъём даёт неизменную целостность сигнала на протяжении многих циклов сочленения.

Стабильная высокочастотная характеристика

Обеспечивая КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцевым монтажом снижает возвратные потери и сохраняет фазовую выставку при многократном использовании. Штырь 0,30 мм даёт идеальный баланс механической прочности и точности соосности.

Качество материалов и нормативная уверенность

Обработанный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт выдающуюся износостойкость и электрическую стабильность. Полностью соответствует REACH и RoHS, он надёжно работает от −55 °C до +165 °C.

Применения и интеграция

Часто применяемый в СВЧ-испытаниях, фазостабильных сборках и векторных калибровочных средствах, этот разъём надёжно крепится к ВЧ-модули с фланцевым монтажом на 4 отверстия, которым нужны жёсткие механические допуски.

Совместимый разъём и адаптация

2.4-JFD12 сочленяется с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 4 отверстия — модель 2.4-KFD12. В своём разделе каталог ВЧ-разъёмов Mechanc также выпускает ВЧ-разъёмы 2,4 мм по спецзаказу для индивидуальных высокочастотных решений.
