ВЧ-разъём 2,4 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 6,35 мм, диаметр штыря 0,38 мм

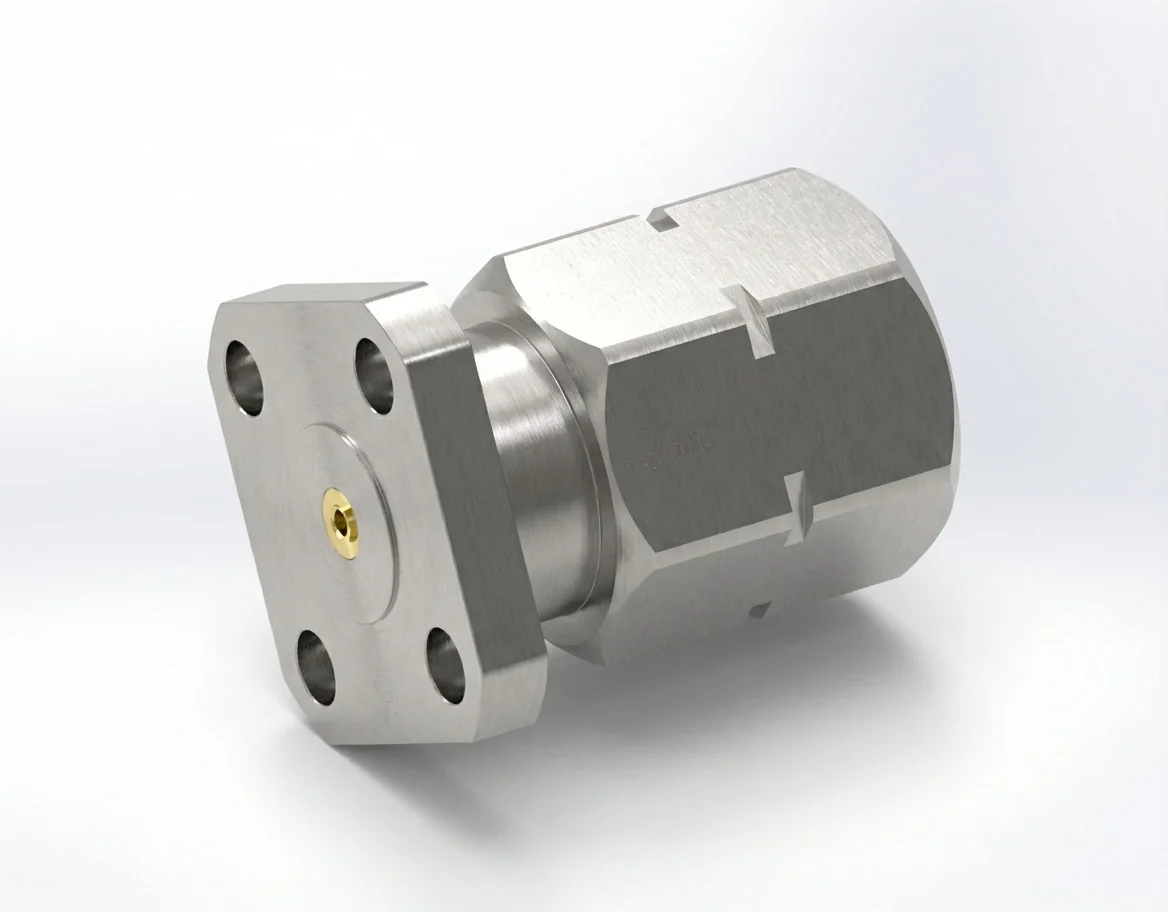

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.4-JFD8

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия со штырём 0,38 мм и расстоянием между отверстиями 6,35 мм даёт надёжную механическую устойчивость и точную электрическую соосность для высокочастотных применений до 50 ГГц. Этот заменяемый в полевых условиях разъём идеален для многопортовых испытаний и лабораторных систем верификации.

Неизменная электрическая целостность

Достигая КСВН ≤ 1,2 и вносимых потерь ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия сохраняет устойчивый импеданс и малые искажения сигнала в широких полосах. Штырь 0,38 мм повышает надёжность контакта при частых циклах соединения.

Качество материалов и соответствие требованиям

Точно обработанный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) полностью соответствует REACH и RoHS и рассчитан на работу от −55 °C до +165 °C.

Применения в испытаниях и измерениях

Этот разъём подходит для интерфейсов широкополосных анализаторов, коммутационных модулей и стендов оценки ВЧ-усилителей, где для надёжного монтажа используются ВЧ-разъёмы с фланцевым монтажом на 4 отверстия.

Совместимое исполнение и адаптация

2.4-JFD8 рассчитан на сочленение с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 4 отверстия — модель 2.4-KFD8. В своём разделе каталог ВЧ-разъёмов Mechanc также изготавливает ВЧ-разъёмы 2,4 мм под заказ для нужд прецизионной ВЧ-измерительной техники.
