ВЧ-разъём 2,4 мм, штекер, фланец с 4 отверстиями — заменяемый на месте, шаг отверстий 8,64 мм, диаметр штыря 0,23 мм

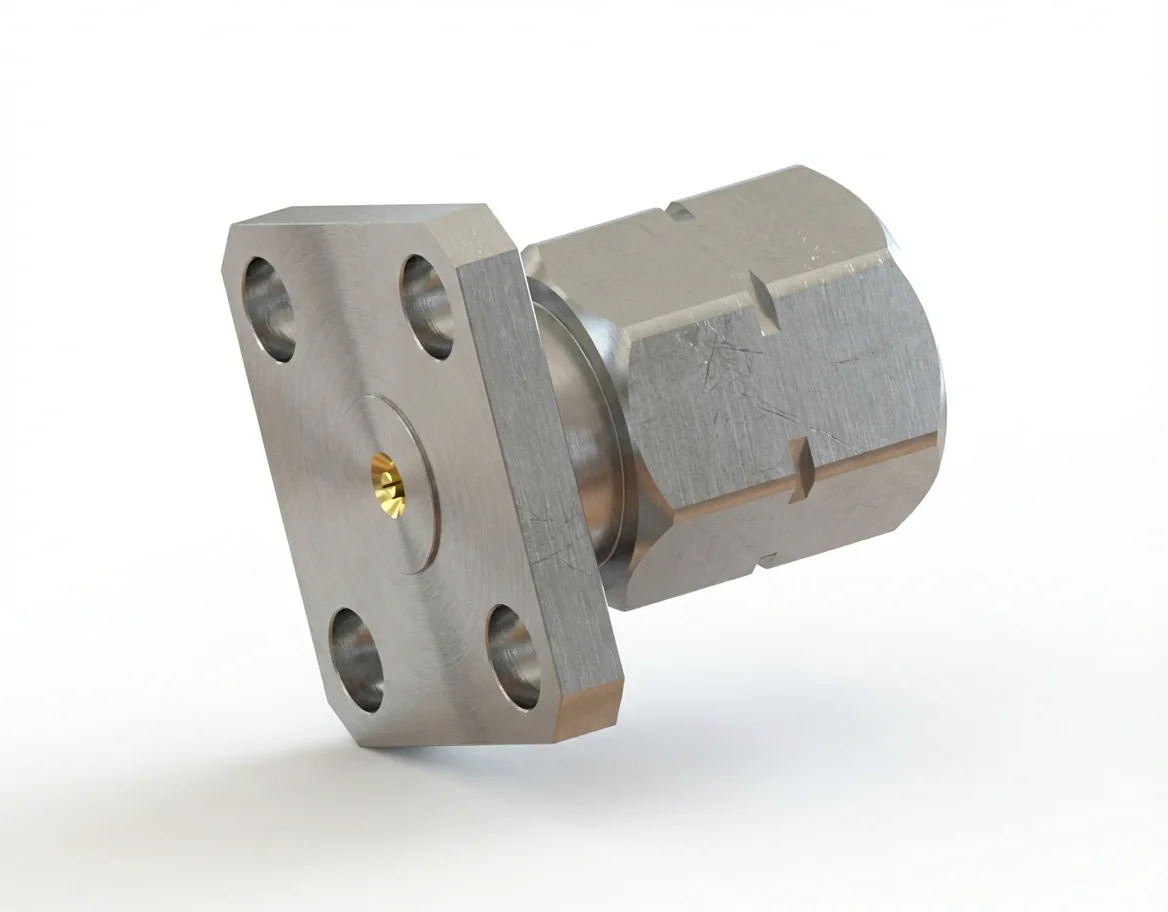

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия, заменяемый в полевых условиях — модель 2.4-JFD1

ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия со штырём 0,23 мм и расстоянием между отверстиями 8,64 мм создан для высокочастотного ввода сигнала, где нужна предельная точность. Рассчитанный на импеданс 50 Ом и частоты до 50 ГГц, этот заменяемый в полевых условиях разъём обеспечивает малопотерьные и повторяемые характеристики в калибровочных модулях и на испытательных портах анализаторов.

Стабильность сигнала на высоких частотах

Обеспечивая КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцем на 4 отверстия гарантирует постоянство фазы и минимальное отражение во всех широкополосных диапазонах измерений. Тонко обработанный вводной штырь 0,23 мм даёт точную соосность и устойчивый контроль импеданса при многократных соединениях.

Целостность материалов и экологическое соответствие

Выполненный из пассивированной нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт превосходную проводимость, коррозионную стойкость и долговременную механическую прочность. Полностью соответствует REACH и RoHS, он надёжно работает в диапазоне от −55 °C до +165 °C в ответственных лабораторных и производственных условиях.

Применения в ВЧ-измерительных системах

Эта модель служит прецизионным вводным интерфейсом для векторных анализаторов цепей, СВЧ-источников сигналов и калибровочной оснастки метрологического класса. Четырёхотверстный фланец обеспечивает надёжное крепление на ВЧ-разъёмы с фланцевым монтажом на 4 отверстия, применяемых во всех модульных измерительных платформах.

Совместимые интерфейсы и индивидуальные решения

2.4-JFD1 рассчитан на сочленение с соответствующим гнездовым исполнением, доступным как ВЧ-разъём 2,4 мм (гнездо) с фланцем на 4 отверстия — модель 2.4-KFD1. Mechanc также изготавливает ВЧ-разъёмы 2,4 мм по индивидуальному заказу — с разной геометрией штыря, картиной фланца и вариантами покрытия. Изучите полный каталог ВЧ-разъёмов ради совместимых высокочастотных сборок.
