ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,51 мм

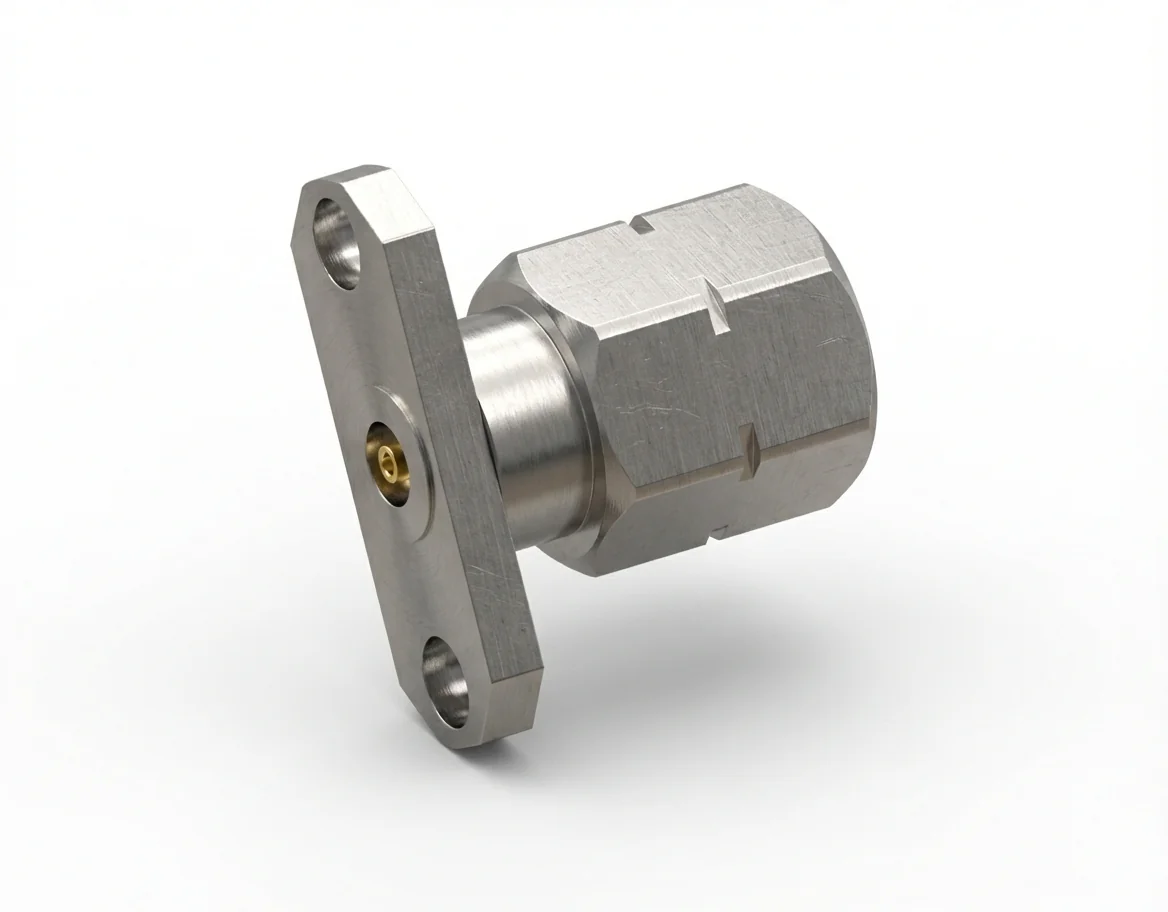

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD20

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,51 мм и расстоянием между отверстиями 12,22 мм даёт надёжное решение для высокочастотных испытаний и прецизионных силовых систем. Этот заменяемый в полевых условиях разъём сохраняет малопотерьную целостность сигнала в системах 50 Ом до 50 ГГц.

Надёжные электрические характеристики

При КСВН ≤ 1,2 и вносимых потерях ≤ 0,06 √F(ГГц) дБ ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия передаёт сигналы большой мощности с минимальным затуханием. Штырь 0,51 мм обеспечивает прочный контакт при тяжёлых циклах сочленения.

Качество материалов и соответствие требованиям

Изготовленный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) полностью соответствует REACH и RoHS и гарантирует долговременную надёжность от −55 °C до +165 °C.

Применения и интеграция

Применяемый в широкополосных анализаторах, испытаниях СВЧ-цепей и аэрокосмической измерительной технике, он устанавливается на ВЧ-интерфейсы с фланцевым монтажом на 2 отверстия, которым нужны точность и механическая устойчивость.

Дополняющий разъём

2.4-JFD20 сочленяется с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-KFD20. Другие конфигурации штыря и заменяемые в полевых условиях варианты смотрите в линейка ВЧ-разъёмов 2,4 мм в разделе каталог ВЧ-разъёмов.
