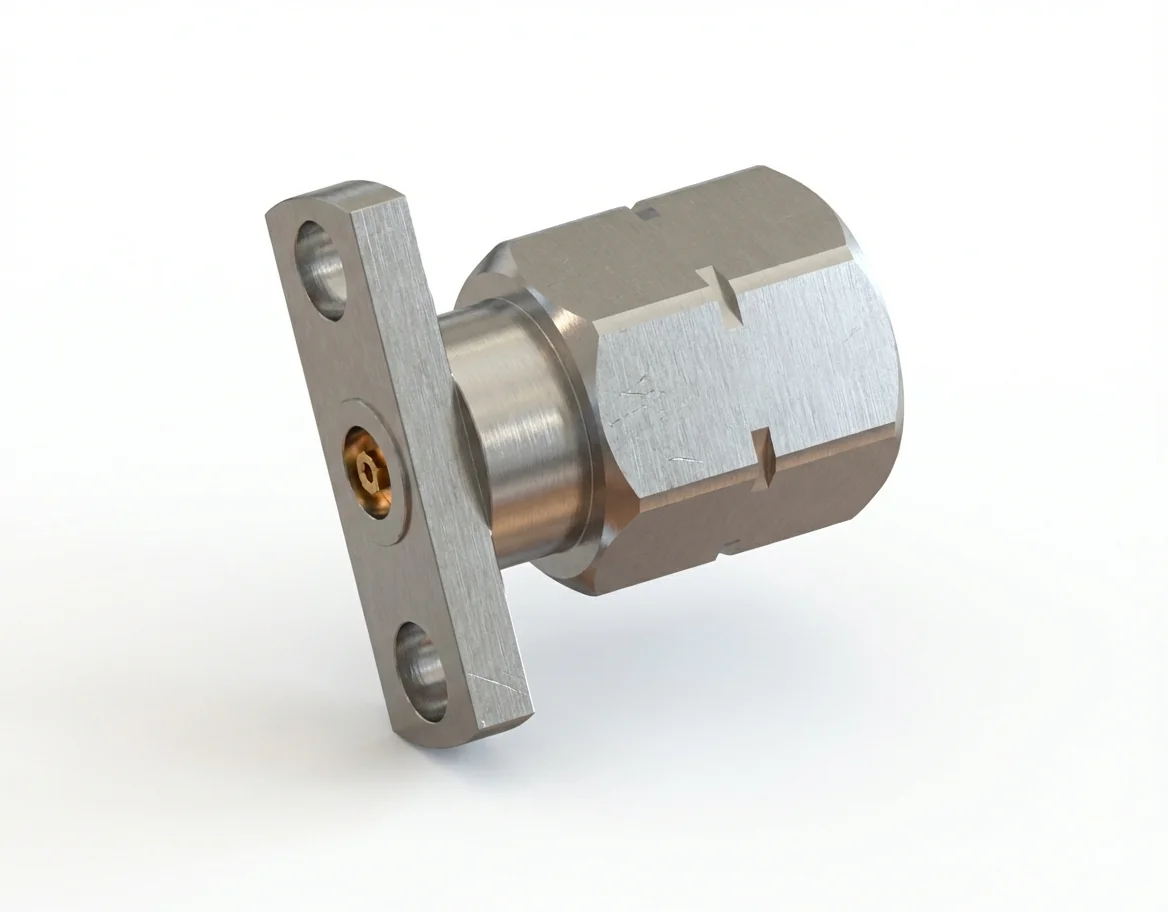

ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,46 мм

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD24

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,46 мм и расстоянием между отверстиями 10,2 мм сочетает механическую выносливость с электрической точностью. Спроектированный на работу при 50 Ом до 50 ГГц, этот заменяемый в полевых условиях разъём обеспечивает малопотерьную передачу профессиональным ВЧ-испытательным системам.

Оптимизирован под мощность и точность

При КСВН ≤ 1,2 и вносимых потерях ≤ 0,06 √F(ГГц) дБ ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия даёт неизменные характеристики сигнала под механической нагрузкой. Штырь 0,46 мм повышает допустимый ток, сохраняя отличный баланс импеданса.

Высококачественные материалы и соответствие требованиям

Выполненный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт долговечность и защиту от воздействия среды. Полностью соответствует REACH и RoHS, он переносит температуры от −55 °C до +165 °C.

Применения

Этот разъём часто применяется в прецизионных анализаторах цепей, аппаратуре управления частотой и модульных ВЧ-испытательных платформах, где для повторяемой точности предусмотрены ВЧ-разъёмы с фланцевым монтажом на 2 отверстия.

Совместимое гнездовое исполнение

2.4-JFD24 образует пару с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-KFD24. Другие ВЧ-разъёмы 2,4 мм и заменяемые в полевых условиях модели ищите в разделе каталог ВЧ-разъёмов компании Mechanc.
