ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,46 мм

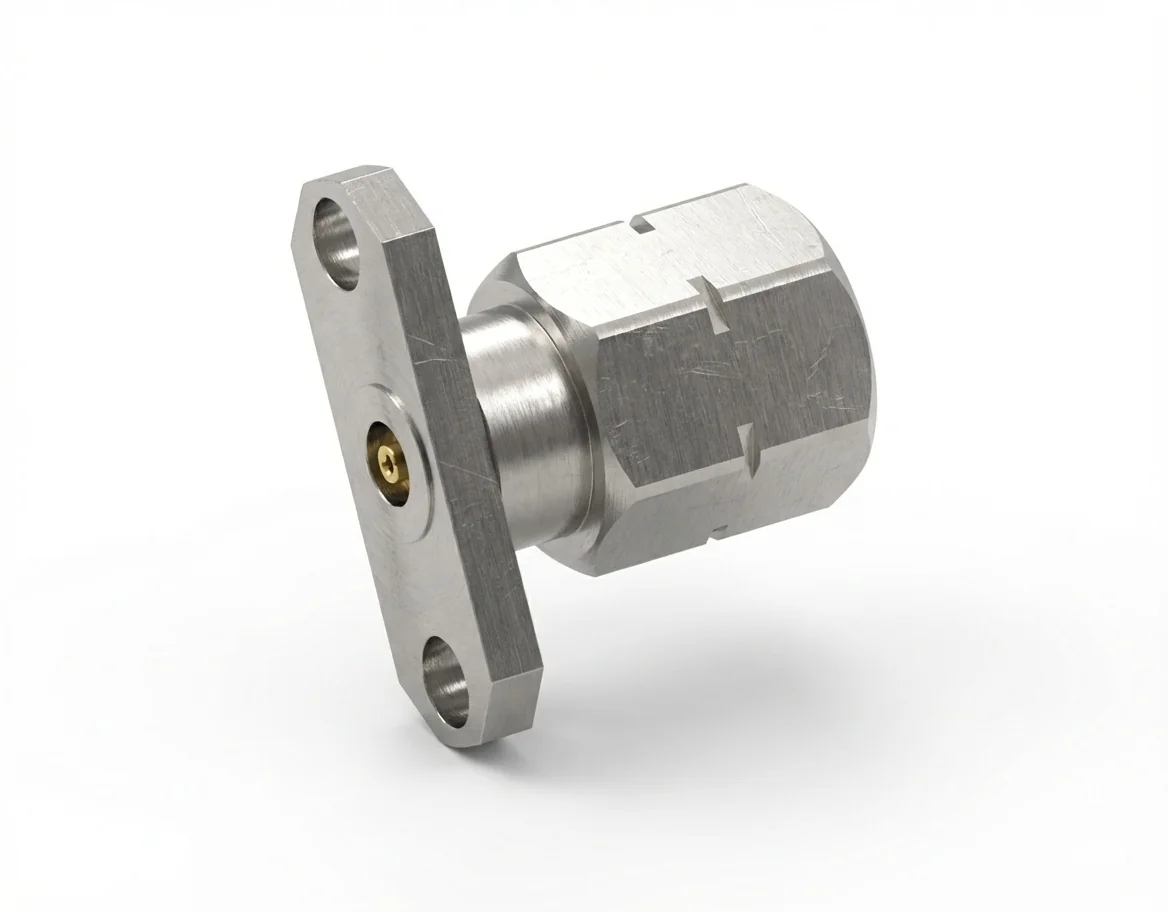

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD19

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,46 мм и расстоянием между отверстиями 12,22 мм изготовлен для долговечных СВЧ-применений большой мощности. Этот заменяемый в полевых условиях разъём поддерживает системы 50 Ом до 50 ГГц с превосходным контролем возвратных потерь и высокой механической жёсткостью.

Допустимая мощность и электрическая точность

Предлагая КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия обеспечивает широкополосную стабильность и минимальное отражение. Штырь 0,46 мм усиливает прочность контакта ради надёжной работы под нагрузкой.

Механическая конструкция и соответствие требованиям

Изготовленный из нержавеющей стали и позолоченной бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) полностью соответствует REACH и RoHS и сохраняет стабильность в диапазоне от −55 °C до +165 °C.

Полевые применения

Этот разъём применяется при оценке широкополосных усилителей, в распределении сигналов и в фазостабильных испытательных сборках, где для монтажа в стеснённом пространстве используются ВЧ-разъёмы с фланцевым монтажом на 2 отверстия.

Ответный гнездовой разъём

2.4-JFD19 рассчитан на сочленение с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-KFD19. Изучите всю семейство ВЧ-разъёмов 2,4 мм в разделе каталог ВЧ-разъёмов компании Mechanc.
