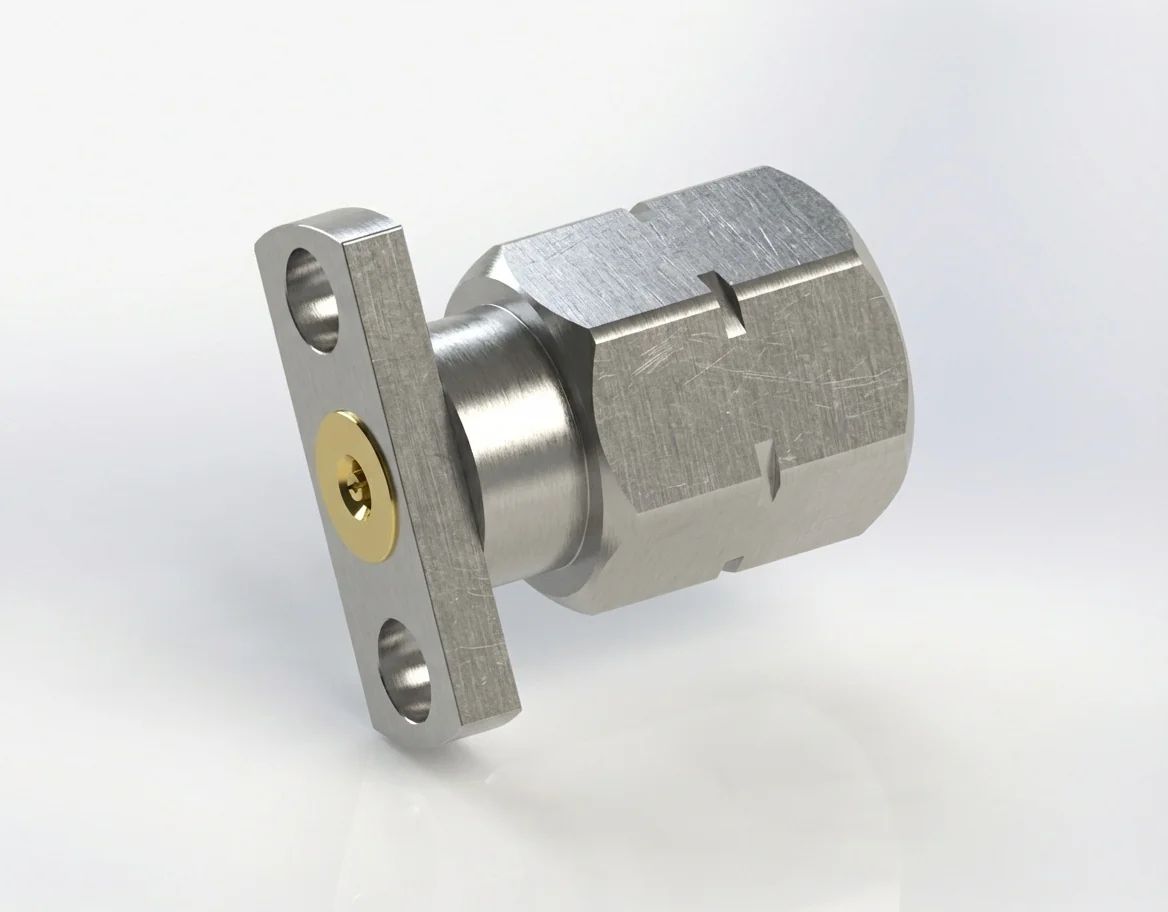

ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 9 мм, диаметр штыря 0,38 мм

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD28

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,38 мм и расстоянием между отверстиями 9 мм даёт надёжную механическую опору в сверхкомпактной испытательной оснастке. Работая от постоянного тока до 50 ГГц при 50 Ом, этот заменяемый в полевых условиях разъём обеспечивает неизменные малопотерьные характеристики при многократных сочленениях.

Оптимизированные электрические характеристики

Предлагая КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия обеспечивает минимальное отражение сигнала и надёжную целостность фазы. Штырь 0,38 мм повышает долговечность, сохраняя точную геометрию контакта.

Прочность материалов и соответствие требованиям

Собранный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт превосходную проводимость и механическую стойкость. Он полностью отвечает экологическим стандартам REACH и RoHS и надёжно работает от −55 °C до +165 °C.

Применения и сборка

Применяемый в средствах радиолокационной калибровки, миниатюрных анализаторах цепей и СВЧ-сигнальных трактах, он надёжно входит в ВЧ-разъёмы с фланцевым монтажом на 2 отверстия, рассчитанные на компактные механические компоновки.

Ответное гнездовое исполнение

2.4-JFD28 сочленяется с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-KFD28. Другие заменяемые в полевых условиях модели ищите в серия ВЧ-разъёмов 2,4 мм Mechanc в разделе каталог ВЧ-разъёмов.
